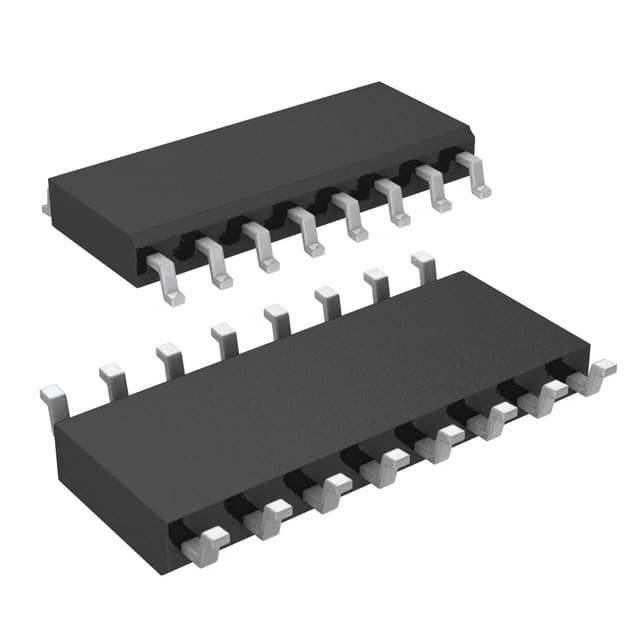

MAX793SCSE+ IC SUPERVISOR 1 CANAL 16SOIC Analog Devices Inc./Maxim Integrated

Descrizione generale

i circuiti di controllo del microprocessore (μP) MAX793/MAX794/MAX795 monitorano e controllano le attività di +3,0V/+3,3V μP fornendo la commutazione della batteria di riserva,tra le altre caratteristiche come l'indicazione della linea bassaLa tensione della batteria di riserva può superare la VCC, consentendo l'uso di batterie al litio da 3,6 V in sistemi che utilizzano 3.0V a 3.3V per VCC.
Il MAX793/MAX795 offre una scelta di intervalli di tensione soglia di reset (indicati da una lettera suffisso): da 3,00V a 3,15V (T), da 2,85V a 3,00V (S) e da 2,55V a 2,70V (R).La soglia di ripristino del MAX794 è impostata esternamente con un divisore di resistenza. I MAX793/MAX794 sono disponibili in 16-pin DIP e stretti pacchetti SO, e il MAX795 è disponibile in 8-pin DIP e SO pacchetti.vedere la tabella dei circuiti di controllo μP sul retro della presente scheda dati.

Caratteristiche

MAX793/MAX794/MAX795
* Monitor di tensione di accuratezza:
Voltaggio fisso di riavvio (MAX793/MAX795)
Voltaggio di riavvio regolabile (MAX794)
* Asserzione di ripristino garantita a VCC = 1V
* Batteria di riserva
La tensione può superare il VCC
* Porta di bordo dei segnali abilitati al chip
Ritardo massimo di propagazione
Solo MAX793/MAX794
* Sigillo di freschezza della batteria
* Batteria OK Uscita (MAX793)
* Monitore di tensione non collegato per guasti di corrente o
Avvertimento di scarsa batteria
* Timer indipendente per cani da guardia (1.6 sec timeout)
* Input di reset manuale

Applicazioni

Computer e controller a batteria
Controller incorporati
Controller intelligenti
Monitoraggio della potenza critica μP
Apparecchiature portatili
