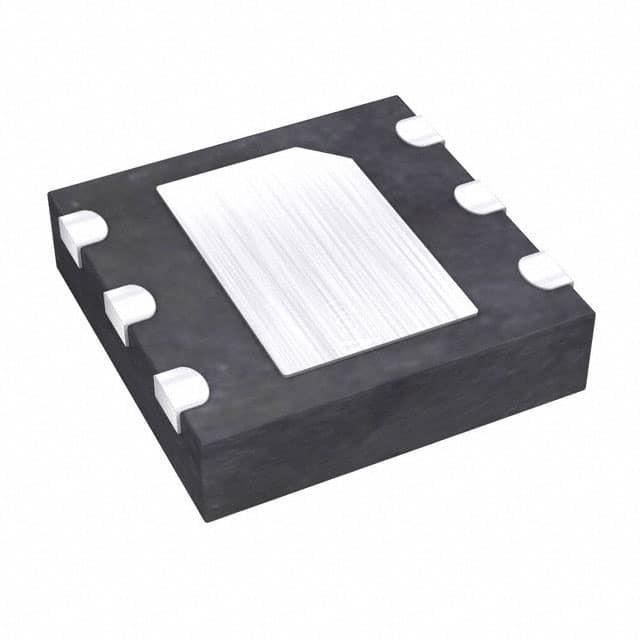

MAX16012TT+T IC SUPERVISOR 1 CANAL 6TDFN Analog Devices Inc./Maxim Integrated

Descrizione generale

Il MAX16010 è una famiglia di circuiti ultra-piccoli, a bassa potenza, di protezione da sovratensione per sistemi ad alta tensione, ad alta transienza come quelli presenti in automotive, telecomunicazioni,e applicazioni industrialiQuesti dispositivi funzionano su un ampio intervallo di tensione di alimentazione da 5,5 a 72 V, rendendo
adatti anche ad altre applicazioni quali pile di batterie, notebook e server.
Il MAX16010 e il MAX16011 offrono due comparatori indipendenti per il monitoraggio delle condizioni di sottovoltaggio e sovravoltaggio.Questi comparatori offrono uscite a scarico aperto in grado di gestire tensioni fino a 72V.
Il MAX16010 dispone di ingressi di abilitazione complementari (EN/EN), mentre il MAX16011 dispone di un ingresso di abilitazione attivo-alto e di un'uscita OUTB attiva-alto/basso selezionabile.

Caratteristiche

* Largo intervallo di tensione da 5,5 a 72 V
* Uscite a scarico aperto fino a 72V ((MAX16010/MAX16011/MAX16012)
* Rapido ritardo di propagazione di 2 μs (massimo)
* Blocco sotto tensione interno
* MOSFET p-canale si spegne dopo una condizione di sovratensione (MAX16014)
* Limita di sovratensione regolabile
* Intervallo di temperatura di esercizio da -40°C a +125°C
* Piccolo pacchetto TDFN da 3 mm x 3 mm

Applicazioni

Autoveicoli
Industria
48V Telecom/Server/Rete
FireWire®
Calcolatori portatili
Apparecchiature multicellulari alimentate a batteria
