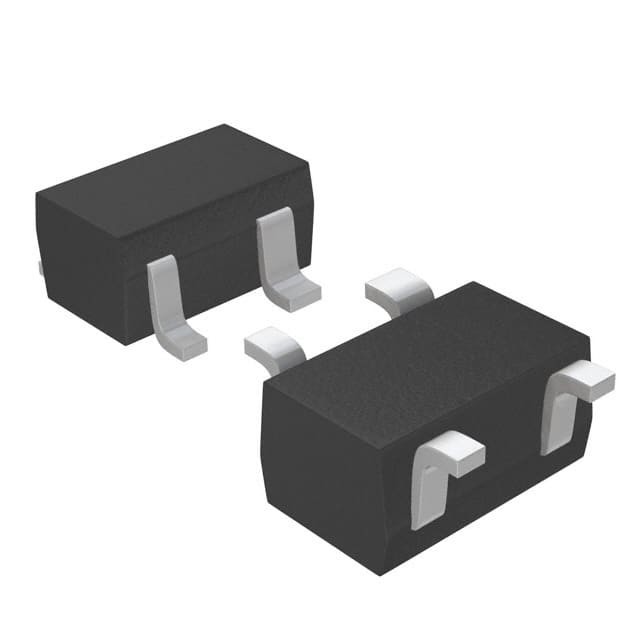

XC6120N152NR-G IC SUPERVISOR 1 CANAL SSOT24 Torex Semiconductor Ltd.

■ DESCRIPZIONE GENERALE

La serie XC61C è costituita da rilevatori di tensione ad alto livello di precisione e basso consumo energetico, fabbricati utilizzando tecnologie CMOS e di taglio laser.
La tensione di rilevamento e' estremamente accurata con un minimo di deriva di temperatura.
Sono disponibili sia le configurazioni di uscita CMOS sia quelle di N-channel.

◆ CMOS

◆ Alta precisione: ± 1% (VDF=2,6V~5,0V) ± 2% (VDF=0,8V~6,0V)
◆ Basso consumo di energia: 0,7μA (VIN=1,5V)

■ FUNZIONALITÀ

Alta precisione: ± 2%
(VD a bassa tensione: 0,8V~1,5V)
(Voltaggio standard VD: 1,6 V~6,0 V)
± 1%
(Voltaggio standard VD: 2,6 V~5,0 V)
Basso consumo di energia: 0,7μA (TYP.) [VIN=1,5V]
Rilevare la gamma di tensione:0.8V ~ 6.0V in incrementi di 100 mV
Intervallo di tensione di funzionamento:0.7V ~ 6.0V (bassa tensione)
0.7V 10.0V (tensione standard)
Rilevare le caratteristiche della tensione e della temperatura
: ± 100 ppm/°C (TYP.) @Ta=25 OC
Configurazione di uscita: scarico aperto a N-canale o CMOS
Confezioni ultra piccole: SSOT-24 (150mW)
SOT-23 (250mW)
SOT-25 (250mW)
SOT-89 (500 mW)
TO-92 (300mW)
USP-6B (100 mW)
USP-6C (100 mW)
USP-4 (120 mW)

■ Applicazioni

● Circuiti di ripristino del microprocessore
● Circuiti di riserva per la memoria della batteria
● Circuiti di riavvio di corrente
● rilevamento di guasti di corrente
● Monitor della durata della batteria e della tensione di carica del sistema
