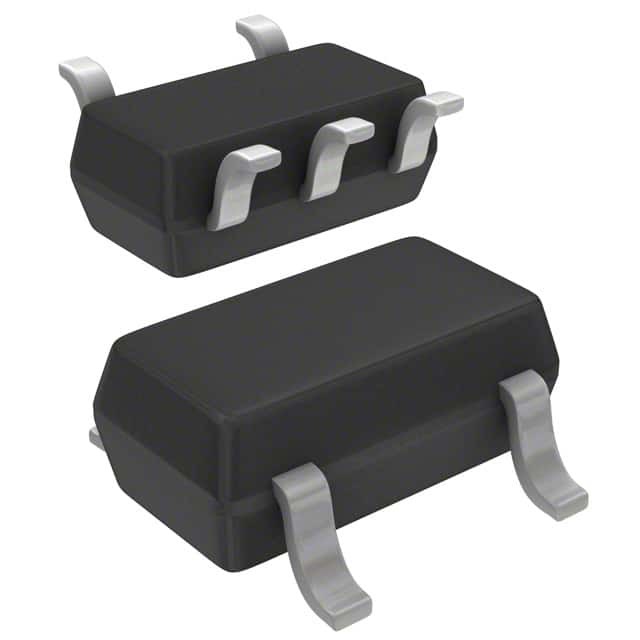

CLC1010IST5X IC OPAMP VFB 1 CIRCUITO SOT23-5 MaxLinear, Inc.

Descrizione generale

I COMLINEAR CLC1004 (singolo con disabilitato), CLC1014 (singolo) e CLC3004 (triplice con disabilitato) sono amplificatori di feedback di tensione ad alte prestazioni che forniscono un guadagno di 750MHz di 2 larghezza di banda, ±0.1 dB di piattazza di guadagno a 200 MHzQuesta elevata prestazione supera i requisiti della televisione ad alta definizione (HDTV) e di altre applicazioni multimediali.Questi amplificatori COMLINEAR ad alte prestazioni forniscono anche ampia corrente di uscita per guidare più carichi video.
I sistemi COMLINEAR CLC1004, CLC1014, e CLC3004 sono progettati per funzionare da alimentatori a ±5V o +5V. I sistemi CLC1004 e CLC3004 offrono una funzione di attivazione/disattivazione rapida per risparmiare energia.le uscite sono in uno stato di impedenza elevata per consentire applicazioni di multiplexingLa combinazione di alta velocità, bassa potenza e eccellenti prestazioni video rendono questi amplificatori adatti per l'uso in molti scopi generali,applicazioni ad alta velocità, comprese le applicazioni di guida e di imaging video.

Caratteristiche

■ 0,1 dB di piattazza di guadagno a 200 MHz
■ 0,02%/0,01 ̊ differenziale di guadagno/fase
■ larghezza di banda di 750 MHz -3 dB a G = 2
■ larghezza di banda del segnale di 350 MHz
■ 1,400V/μs
■ 4nV/√Hz rumore della tensione di ingresso
■ corrente di uscita di 100 mA
■ 20ns tempo di attivazione
■ Stabile per guadagni pari o superiori a 2 V/V
■ Completamente specificato a alimentazione a 5V e ±5V
■ CLC1004: SOT23-6 privo di Pb
■ CLC1014: SOT23-5 privo di Pb
■ CLC3004: SOIC-16 privo di Pb

Applicazioni

■ driver di linea video RGB
■ driver video ad alta definizione
■ Commutatori e router video
■ ADC buffer
■ Flussi attivi
■ Autisti di funivia
■ Applicazioni per l'imaging
■ ricevitori radar/comunicazione
