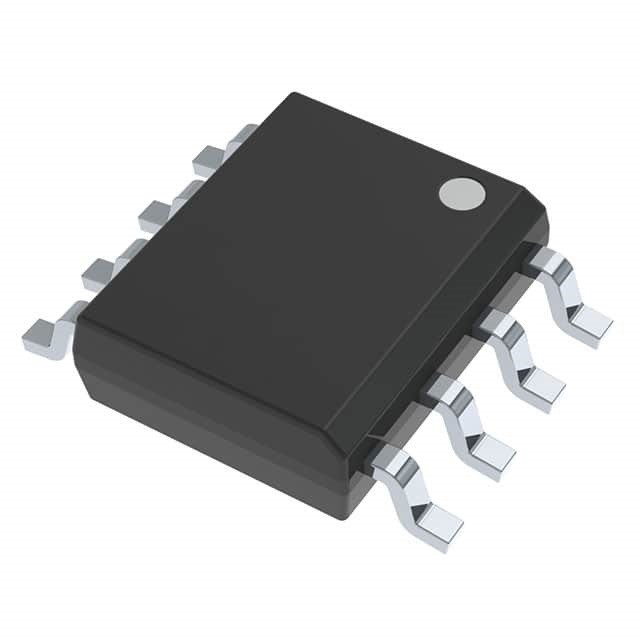

700kHz l'amplificatore stabile IC scheggia il CIRCUITO 8SOIC Texas Instruments di LM358DR 2
| Marca | Texas Instruments |
|---|---|
| Numero di modello | LM358DR |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni del lavoro |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in azione |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo dell'amplificatore | Uso generale | Numero dei circuiti | 2 |
|---|---|---|---|
| Tipo dell'uscita | - | Tasso di risposta | 0.3V/µs |
| Prodotto di larghezza di banda di guadagno | 700 chilocicli | -3 dB di larghezza di banda | - |
| Corrente - polarizzazione introdotta | Na 20 | Tensione - contrappeso introdotto | 3 sistemi MV |
| Corrente - rifornimento | 500µA (canali x2) | Corrente - uscita/Manica | 40 mA |
| Tensione - portata del rifornimento (min) | 3 V | Tensione - portata del rifornimento (massima) | 30 V |
| Temperatura di funzionamento | 0°C ~ 70°C (TUM) | Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-SOIC (0,154", larghezza di 3.90mm) | Pacchetto del dispositivo del fornitore | 8-SOIC |
| Evidenziare | Chip stabile di IC dell'amplificatore,chip di IC dell'amplificatore 700kHz,LM358DR |
||
Descrizione di prodotto
CIRCUITO 8SOIC Texas Instruments del GP 2 di LM358DR IC OPAMP
Dettagli del prodotto
Descrizione
La famiglia standard universale LM358/324 e LM2904/2902 CI monolitici integrano due circuiti di op-amp e condensatori indipendenti della compensazione di fase su un singolo chip, caratterizzano l'alti guadagno e basso consumo energetico e possiedono una gamma di tensione di funzionamento fra 3 [V] e 32 [V] (singola alimentazione elettrica.)
Caratteristiche
1) Gamma di temperatura di funzionamento
Famiglia del grado commerciale LM358/324: 0 [℃] + a 70 [℃]
Famiglia industriale estesa del grado LM2904/2902: -40 [℃] a +125 [℃]
2) ampia gamma di tensione di funzionamento
+3 [V] a +32 [V] (semplice alimentazione)
± 1,5 [V] a ± 16 [V] (rifornimento doppio)
3) corrente bassa del rifornimento
4) gamma di tensione in ingresso di Comune-modo, compreso terra
5) uguale della gamma di tensione di ingresso differenziale di massimo a tensione ratedsupply
6) alto grande guadagno di tensione del segnale
7) ampia gamma di tensione in uscita
Applicazioni
• Rondelle, essiccatori e frigoriferi
• Invertitori di CA, invertitori della corda, invertitori centrali e
azionamenti di frequenza di tensione
• Gruppi di continuità
• Sistemi di punto di vendita elettronici
• Unità di alimentazione mercantili del server e della rete
• Stampanti multifunzionali
• Alimentazioni elettriche e caricatori mobili
• Controllo motorio: L'induzione di CA, ha spazzolato la CC,
CC senza spazzola, ad alta tensione, a bassa tensione,
motore passo a passo a magnete permanente e e
• Desktop pc e scheda madre
• Condizionatori d'aria dell'interno ed all'aperto
Specifiche
| Attributo | Valore di attributo |
|---|---|
| Produttore | Texas Instruments |
| Categoria di prodotto | Amplificatore di strumentazione |
| Serie | LM358 |
| Prodotto | Amplificatori operazionali |
| Imballaggio | Bobina |
| Unità-peso | 0,002561 once |
| Stile montaggio | SMD/SMT |
| Tecnologia | Bipolare |
| Numero-de-canali | 2 Manica |
| Amplificatore tipo | Alto amplificatore di guadagno |
| Arresto | Nessun arresto |
| Temperatura di funzionamento massima | + 70 C |
| Gamma di temperatura di funzionamento | 0 C |
| Azionare-Rifornimento-corrente | 1,2 mA |
| Rifornimento-Tensione-massimo | 32 V |
| Rifornimento-Tensione-min | 3 V |
| Pacchetto-caso | SOIC-8 |
| Ib-Input-Polarizzazione-corrente | Na 250 |
| Vos-Input-Contrappeso-tensione | 7 sistemi MV |
| Vcm-Comune-Modo-tensione | Ferrovia negativa alla ferrovia positiva - 1,5 V |
| Uscita-Corrente-per-Manica | 30 mA |
| CMRR-Comune-Modo-Rifiuto-rapporto | dB 65 |
| GBP-Guadagno-Larghezza di banda-prodotto | 700 chilocicli |
| Sr Pantano ordine | 0,3 V/us |
| En-Input-Tensione-Rumore-densità | 40 nV/sqrt hertz |
| Massimo-Doppio-Rifornimento-tensione | +/- 16 V |
| Minimo-Doppio-Rifornimento-tensione | +/- 1,5 V |
Componente compatibile funzionale
Forma, pacchetto, componente compatibile funzionale
| Produttore Part # | Descrizione | Produttore | Confronti |
| LM358DG4 Circuiti dell'amplificatore |
Amplificatore operazionale standard doppio 8-SOIC 0 - 70 | Texas Instruments | LM358DR contro LM358DG4 |
| LM358DE4 Circuiti dell'amplificatore |
Amplificatori operazionali doppi 8-SOIC 0 - 70 | Texas Instruments | LM358DR contro LM358DE4 |
| LM358D Circuiti dell'amplificatore |
Amplificatore operazionale standard doppio 8-SOIC 0 - 70 | Texas Instruments | LM358DR contro LM358D |
| LM358DRG4 Circuiti dell'amplificatore |
Amplificatore operazionale standard doppio 8-SOIC 0 - 70 | Texas Instruments | LM358DR contro LM358DRG4 |
| LM358DRE4 Circuiti dell'amplificatore |
Amplificatore operazionale standard doppio 8-SOIC 0 - 70 | Texas Instruments | LM358DR contro LM358DRE4 |
Descrizioni
Circuito per tutti gli usi 8-SOIC dell'amplificatore 2
GP doppio ±16V/32V 8-Pin SOIC T/R di amp op
Amplificatori operazionali - gli amp op si raddoppiano amp op
