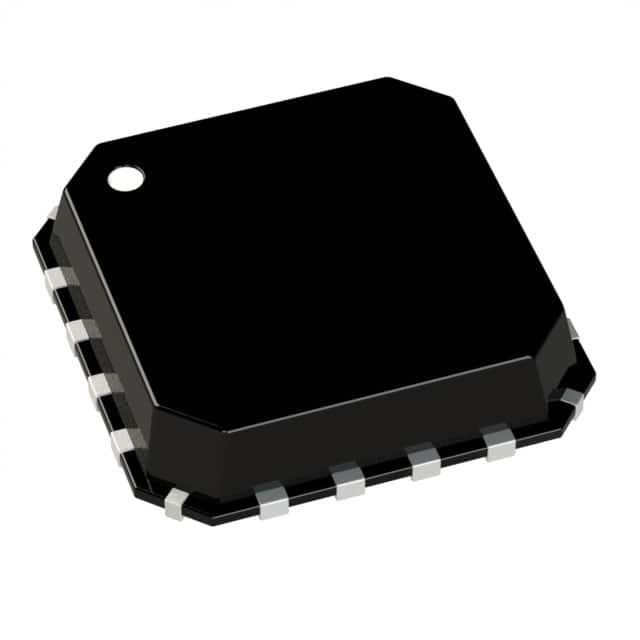

CIRCUITO AMP INST 2 IC AD8224HBCPZ-WP 16LFCSP Analog Devices Inc.

Descrizione generale

L'AD8253 è un amplificatore di strumentazione con guadagni programmabili digitalmente che ha impedenza di ingresso GΩ, basso rumore di uscita,con un'efficienza di accensione superiore a 50 W,Ha un'elevata larghezza di banda di 10 MHz, un basso THD e un tempo di stabilizzazione veloce di 615 ns a 0,001%.
L'impianto è dotato di un'ampia gamma di tensione comune di ingresso, con un elevato rifiuto di 80 dB a G = 1 da corrente continua a corrente continua.
La combinazione di prestazioni di precisione a corrente continua e capacità ad alta velocità rendono l'AD8253 un candidato eccellente per l'acquisizione di dati.Questa soluzione monolitica semplifica la progettazione e la produzione, e aumenta le prestazioni della strumentazione mantenendo una stretta corrispondenza tra resistori e amplificatori interni.

Caratteristiche

Piccolo pacchetto: MSOP a 10 fasi
Guadagni programmabili: 1, 10, 100, 1000
Impostazione di guadagno digitale o programmabile a pin
Fornitura a larga portata: da ±5 a ±15 V
Ottima prestazione di corrente continua
Alto CMRR 120 dB, G = 100
Dislivello di guadagno basso: 10 ppm/°C
Basso spostamento: 1,2 μV/°C, G = 1000
Performance eccellente del condizionatore
Tempo di sedimentazione veloce: 615 ns allo 0,001%
Alta velocità di eliminazione: 20 V/μs
Basso grado di distorsione:
CMRR elevato su frequenza: 80 dB a 50 kHz
Basso rumore: 8 nV/√Hz, G = 1000
Potenza ridotta: 4 mA

Applicazioni
Acquisizione di dati
Analisi biomedica
Prova e misurazione
