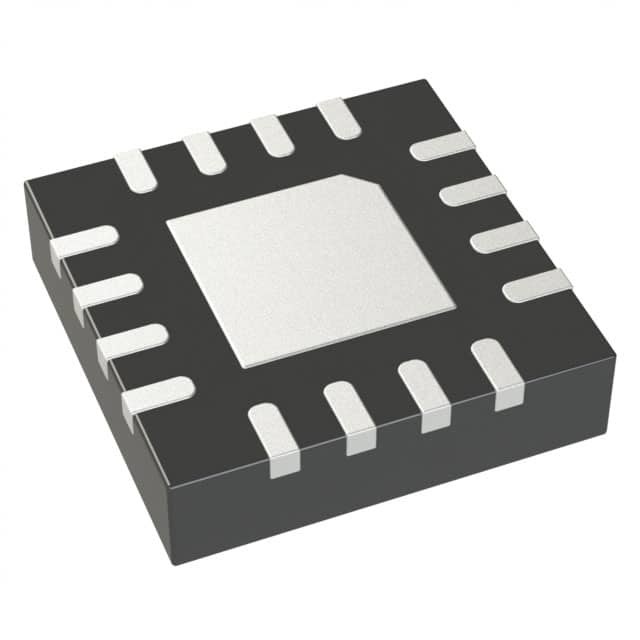

ADA4940-1ACPZ-R7 IC OPAMP DIFF 1 CIRCUITO 16LFCSP Analog Devices Inc.

  • ADA4940-1ACPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP Analog Devices Inc.
Marca Analog Devices Inc.
Numero di modello ADA4940-1ACPZ-R7
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari sacchetto antistatico e scatola di cartone
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione in magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo dell'amplificatore Differenziale Numero di circuiti 1
Tipo di uscita Differenziale Tasso di risposta 95V/µs
Prodotto di larghezza di banda di guadagno - -3 dB di larghezza di banda 260 megahertz
Corrente - polarizzazione introdotta µA 1,1 Tensione - contrappeso introdotto µV 60
Corrente - rifornimento 1.25mA Corrente - uscita/Manica 46 mA
Tensione - portata del rifornimento (min) 3 V Tensione - portata del rifornimento (massima) 7 V
Temperatura di funzionamento -40°C ~ 125°C Tipo di montaggio Montaggio superficiale
Confezione / Cassa 16-VFQFN ha esposto il cuscinetto, CSP Confezione del dispositivo del fornitore 16-LFCSP-VQ (3x3)
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
ADA4940-1ACPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4932-1YCPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4950-1YCPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4930-1YCPZ-R2 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4932-1YCPZ-R2 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4939-1YCPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4930-1SCPZ-EPR7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4850-2YCPZ-RL7 IC OPAMP VFB 2 CIRCUIT 16LFCSP
ADA4930-1SCPZ-EPR2 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4940-1ACPZ-RL IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4927-1YCPZ-R7 IC OPAMP CFA 1 CIRCUIT 16LFCSP
ADA4930-1YCPZ-R7 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4927-1YCPZ-R2 IC OPAMP CFA 1 CIRCUIT 16LFCSP
ADA4940-1ACPZ-R2 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4850-2YCPZ-RL IC OPAMP VFB 2 CIRCUIT 16LFCSP
ADA4932-1YCPZ-RL IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4950-1YCPZ-RL IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4927-1YCPZ-RL IC OPAMP CFA 1 CIRCUIT 16LFCSP
ADA4930-1YCPZ-RL IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4930-1SCPZ-EPRL IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4850-2YCPZ-R2 IC OPAMP VFB 2 CIRCUIT 16LFCSP
ADA4939-1YCPZ-R2 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4939-1YCPZ-RL IC OPAMP DIFF 1 CIRCUIT 16LFCSP
ADA4950-1YCPZ-R2 IC OPAMP DIFF 1 CIRCUIT 16LFCSP
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

Gli ADA4940-1/ADA4940-2 sono amplificatori a basso rumore, a bassa distorsione e a basso consumo di energia.convertitori analogico-digitali (ADC) SAR e sigma-delta (Σ-Δ) ad alte prestazioni con risoluzioni fino a 16 bit da dc a 1 MHz su solo 1Il livello regolabile della tensione di uscita in modalità comune consente all'ADA4940-1/ADA4940-2 di corrispondere alla tensione di ingresso in modalità comune di più ADC.Il circuito di feedback interno in modalità comune fornisce un equilibrio di uscita eccezionale, nonché la soppressione dei prodotti di distorsione armonica di ordine pari.

Caratteristiche

Larghezza di banda del segnale piccolo: 260 MHz
Potenza ultrabassa 1,25 mA
Distorsioni armoniche estremamente basse
-122 dB THD a 50 kHz
-96 dB THD a 1 MHz
Rumore a bassa tensione di ingresso: 3,9 nV/√Hz
0.35 mV tensione massima di offset
Prodotti bilanciati
Tempo di stabilizzazione allo 0,1%: 34 ns
Uscita da rotaia a rotaia: −VS + 0,1 V a +VS − 0,1 V
Voltaggio di uscita regolabile in modalità comune
Forniture di alimentazione flessibili: da 3 a 7 V (LFCSP)
Disattivare il perno per ridurre il consumo di energia
ADA4940-1 è disponibile nei pacchetti LFCSP e SOIC

Specificità

Attributo Valore attributivo
Produttore Dispositivi analogici
Categoria di prodotto Amplificatore di strumentazione
Produttore Analog Devices Inc.
Categoria di prodotto Amplificatori differenziali
RoHS Dettagli
Numero di canali 1 canale
GBP-Gain-Bandwidth-Product 260 MHz
Tasso di SR-Slew 95 V/us
CMRR-Common-Mode-Rejection-Ratio 86 dB
Corrente Ib-Input-Bias - 1,1 uA
Voltaggio d'ingresso-diffusione 00,06 mV
tensione di alimentazione massima 7 V
tensione di alimentazione-min 3 V
Corrente di approvvigionamento di esercizio 1.25 mA
Temperatura massima di funzionamento + 125 C
Temperatura minima di funzionamento - 40 C.
Stile di montaggio SMD/SMT
Cassa del pacchetto LFCSP-16
Imballaggio Rilo
Marchio Dispositivi analogici
Guadagno-V-V 1 V/V
Resistenza massima di ingresso 50 mOhms
Prodotto Amplificatori differenziali
PSRR-ratio di alimentazione-rifiuto-alimentazione 90 dB
Serie ADA4940-1
Tempo di regolamento 34 ns
Componente funzionale compatibileForma, confezione, componente funzionale compatibile
Parte del fabbricante Descrizione Produttore Confronta
ADA4940-1ACPZ-R2
Circuiti di amplificazione		 Conducibile ADC a potenza ultrabassa e a bassa distorsione Analog Devices Inc. ADA4940-1ACPZ-R7 contro ADA4940-1ACPZ-R2
ADA4940-1ACPZ-RL
Circuiti di amplificazione		 Conducibile ADC a potenza ultrabassa e a bassa distorsione Analog Devices Inc. ADA4940-1ACPZ-R7 contro ADA4940-1ACPZ-RL

Descrizioni

Amplificatore differenziale 1 circuito differenziale 16-LFCSP-VQ (3x3)
SP Amp DIFF AMP singolo R-R O/P 7V 16-Pin LFCSP EP T/R
Amplificatori differenziali a bassa distorsione a bassa Pwr
