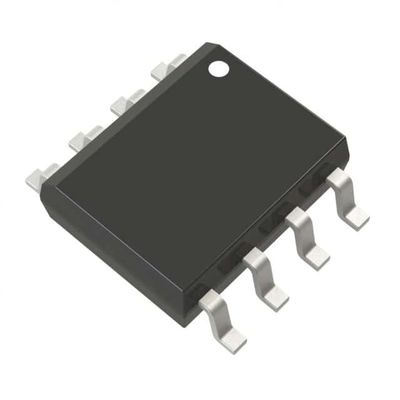

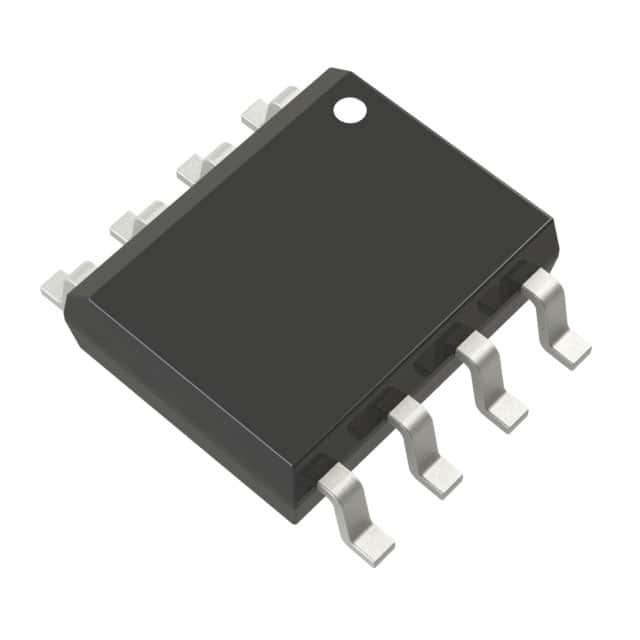

OP37GSZ-REEL7 IC OPAMP GP 1 CIRCUITO 8SOIC Analog Devices Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Numero di modello | OP37GSZ-REEL7 |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo dell'amplificatore | Scopo generale | Numero di circuiti | 1 |
|---|---|---|---|
| Tipo di uscita | - | Tasso di risposta | 17V/µs |
| Prodotto di larghezza di banda di guadagno | 63 megahertz | -3 dB di larghezza di banda | - |
| Corrente - polarizzazione introdotta | Na 15 | Tensione - contrappeso introdotto | µV 30 |
| Corrente - rifornimento | - | Corrente - uscita/Manica | - |
| Tensione - portata del rifornimento (min) | 8 V | Tensione - portata del rifornimento (massima) | 36 V |
| Temperatura di funzionamento | -40°C ~ 85°C | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) | Confezione del dispositivo del fornitore | 8-SOIC |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| OP37GSZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8SOIC | |
| AD711JRZ-REEL7 | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| OP221GSZ-REEL7 | IC INST AMP 2 CIRCUIT 8SOIC | |
| AD711KRZ-REEL7 | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| AD711JRZ | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| AD711KRZ | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| OP37GSZ-REEL | IC OPAMP GP 1 CIRCUIT 8SOIC | |
| OP37GSZ | IC OPAMP GP 1 CIRCUIT 8SOIC | |
| OP221GSZ | IC INST AMP 2 CIRCUIT 8SOIC | |
| AD8225ARZ | IC INST AMP 1 CIRCUIT 8SOIC | |
| AD8599TRZ-EP | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| AD711JRZ-REEL | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| AD711KRZ-REEL | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| OP221GSZ-REEL | IC INST AMP 2 CIRCUIT 8SOIC | |
| AD8225ARZ-RL | IC INST AMP 1 CIRCUIT 8SOIC | |
| AD8225ARZ-R7 | IC INST AMP 1 CIRCUIT 8SOIC | |
| AD8599TRZ-EP-R7 | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| AD8225AR | IC AMP INST PREC LP LDRIFT 8SOIC | |
| AD711JR | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| OP221GS | IC OPAMP GP DUAL LP 8SOIC | |
| AD711JR-REEL | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| AD711JR-REEL7 | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| AD711KR | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| AD711KR-REEL7 | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| OP221GS-REEL | IC OPAMP GP DUAL LP 8SOIC |
Descrizione di prodotto
Dettagli del prodotto
Descrizione generale
L'OP37 offre le stesse elevate prestazioni dell'OP27, ma il design è ottimizzato per circuiti con guadagni superiori a cinque.Questo cambiamento di progettazione aumenta la velocità di sparo a 17 V/ms e il prodotto di banda larga di guadagno a 63 MHz.Caratteristiche
Basso rumore, 80 nV p-p (0,1 Hz a 10 Hz)
3 nV/√Hz @ 1 kHz
Drift basso, 0,2 μV/°C
Alta velocità, velocità di svolta di 17 V/μs
Larghezza di banda di guadagno di 63 MHz
Tensione di compensazione a basso ingresso, 10 μV
eccellente CMRR, 126 dB (tensione comune @ 11 V)
Grande guadagno di apertura, 1,8 milioni
Sostituzioni 725, OP-07, SE5534 In utili > 5
Disponibile in forma stampata
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Dispositivi analogici |
| Categoria di prodotto | Amplificatore di strumentazione |
| Serie | OP37 |
| Prodotto | Amplificatori di precisione |
| Imballaggio | Rilo |
| Peso unitario | 0.019048 once |
| Stile di montaggio | SMD/SMT |
| Numero di canali | 1 canale |
| Disattivazione | Nessuna chiusura |
| Temperatura massima di funzionamento | + 85 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| tensione di alimentazione massima | 36 V |
| tensione di alimentazione-min | 8 V |
| Cassa del pacchetto | SOIC-8 |
| Corrente Ib-Input-Bias | 80 nA |
| Voltaggio d'ingresso-diffusione | 30 uV |
| PSRR-ratio di alimentazione-rifiuto-alimentazione | 1130,98 dB |
| CMRR-Common-Mode-Rejection-Ratio | 120 dB |
| GBP-Gain-Bandwidth-Product | 63 MHz |
| Tasso di SR-Slew | 17 V/us |
| in-Input-Voltage-Noise-Density | 30,8 nV/hertz quadrati |
| Voltaggio-guadagno-dB | 1230,52 dB |
Componente funzionale compatibile
Forma, confezione, componente funzionale compatibile
| Parte del fabbricante | Descrizione | Produttore | Confronta |
| OP37GSZ Circuiti di amplificazione |
Amplificatore operativo, 1 Func, 220uV Offset-Max, BIPolar, PDSO8, ROHS COMPLIANT, PLASTIC, MS-012AA, SOIC-8 | Rochester Electronics LLC | OP37GSZ-REEL7 contro OP37GSZ |
| OP37GS Circuiti di amplificazione |
Amplificatore operativo, 1 Func, 220uV Offset-Max, BIPolar, PDSO8, MS-012AA, SOIC-8 | Rochester Electronics LLC | OP37GSZ-REEL7 contro OP37GS |
| OP37GSZ-REEL Circuiti di amplificazione |
Amplificatore operativo, 1 Func, 100uV Offset-Max, BIPolar, PDSO8, PLASTIC, SOP-8 | Rochester Electronics LLC | OP37GSZ-REEL7 contro OP37GSZ-REEL |
| OP37GS-REEL Circuiti di amplificazione |
IC OP-AMP, 220 uV OFFSET-MAX, larghezza di banda di 63 MHz, PDSO8, MS-012AA, SOIC-8, amplificatore operativo | Analog Devices Inc. | OP37GSZ-REEL7 contro OP37GS-REEL |
| OP37GS-REEL7 Circuiti di amplificazione |
Amplificatore operativo, 1 Func, 220uV Offset-Max, BIPolar, PDSO8, MS-012AA, SOIC-8 | Rochester Electronics LLC | OP37GSZ-REEL7 contro OP37GS-REEL7 |
| OP37GS-T Circuiti di amplificazione |
Amplificatore operativo, 1 Func, 220uV Offset-Max, BIPolar, PDSO8, SOP-8 | Prodotti integrati Maxim | OP37GSZ-REEL7 contro OP37GS-T |
| OP37GS+ Circuiti di amplificazione |
Amplificatore operativo, 1 Func, 220uV Offset-Max, PDSO8, SOP-8 | Rochester Electronics LLC | OP37GSZ-REEL7 contro OP37GS+ |
| OP37GS+T Circuiti di amplificazione |
Amplificatore operativo, 1 Func, 220uV Offset-Max, BIPolar, PDSO8, SO-8 | Prodotti integrati Maxim | OP37GSZ-REEL7 contro OP37GS+T |
Descrizioni
Amplificatore a uso generale 1 circuito 8-SOIC
L'amplificatore OP Single GP 22V 8-Pin SOIC N T/R
Amplificatori di precisione LowNoise 80nV PREC Hi-Spd 17V/uS IC
