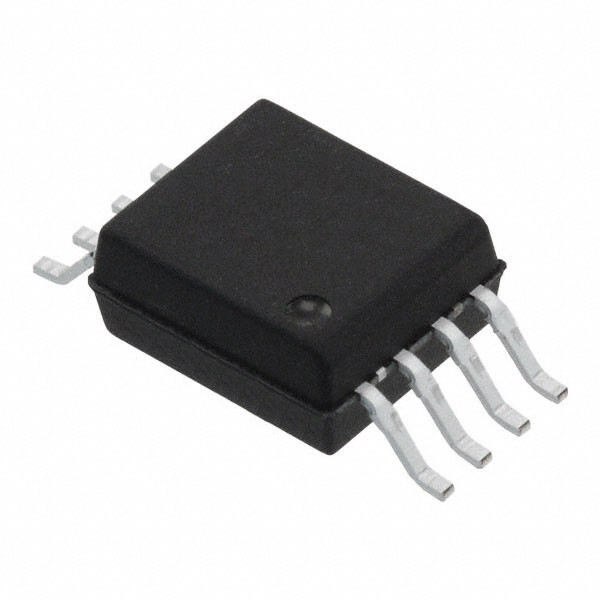

ACPL-C79A-500E IC OPAMP ISOLAMENTO 1 CIRC 8SO Broadcom Limited

Descrizione

Gli amplificatori di isolamento ACPL-C79B/C79A/C790 sono progettati per la rilevazione di corrente e tensione nei convertitori di potenza elettronici in applicazioni che includono motori motori e sistemi di energia rinnovabile.In una tipica implementazione del motore, la corrente scorre attraverso un resistore esterno e la caduta di tensione analogica risultante viene rilevata dall'amplificatore di isolamento.Una tensione di uscita differenziale che è proporzionale alla corrente viene creata dall'altra parte della barriera di isolamento ottico.

Caratteristiche

• accuratezza di guadagno elevata ± 0,5% (ACPL-C79B)
• 50 ppm/°C Drift a basso guadagno
• 0,4 mV di tensione di ingresso
• 0,05% linearità eccellente
• 62 dB SNR
• Larghezza di banda di 200 kHz
• Ampia gamma di alimentazione da 3 V a 5,5 V per il lato di uscita
• Intervallo di temperatura di funzionamento da 40°C a +105°C
• Tecnologia avanzata del convertitore A/D Sigma-Delta
• Amplificatore di isolamento completamente differenziale
• 15 kV/μs Immunità transitoria in modalità comune
• Confezione SO-8 compatta, auto-inserita
• Autorizzazioni di sicurezza e regolamentari:
¢ IEC/EN/DIN EN 60747-5-5: 1414 VVolta' di isolamento di lavoro massima
¢ UL 1577: 5000 Vrms/1min doppia protezione
CSA: Avviso di accettazione del componente #5

Applicazioni

• Sensori di corrente/tensione negli azionamenti a motore alternativo e servomotore
• Invertitori solari, inverter di turbine eoliche
• Controllo dei processi industriali
• Sistemi di acquisizione dei dati
• Isolamento del segnale dell'alimentazione
• Isolamento del segnale analogico di uso generale
• Sostituzione dei tradizionali trasduttori di corrente
