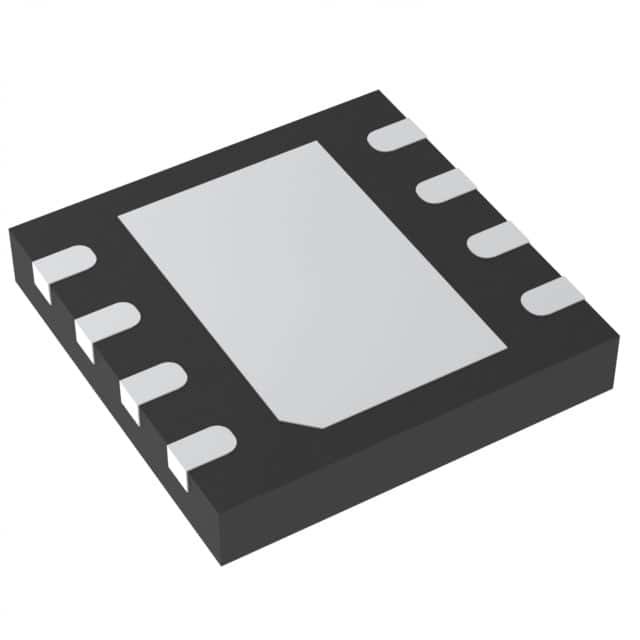

ADA4500-2ACPZ-R7 IC OPAMP GP 2 Circuito 8LFCSP Analog Devices Inc.

Descrizione generale

Gli amplificatori AD8546 e AD8548 sono amplificatori ad alta impedenza di ingresso a doppia e quad micropower ottimizzati per applicazioni a bassa potenza e ampio intervallo di tensione di alimentazione operativa.
la funzione AD8546/AD8548 di ingresso/uscita da rotaia a rotaia (RRIO) fornisce una gamma dinamica aumentata per azionare i convertitori di dati a bassa frequenza,rendendo questi amplificatori ideali per il guadagno di corrente continua e il buffering delle estremità anteriori del sensore o delle fonti di ingresso ad alta impedenza utilizzate in sensori o trasmettitori wireless o remoti.
La specifica della corrente di alimentazione bassa (22 μA) dell'AD8546/AD8548 su un ampio intervallo di tensione di funzionamento da 2,7 V a 18 V o a doppia alimentazione (±1,0 V).35 V a ± 9 V) rende questi amplificatori utili per una varietà di, applicazioni portatili, quali ECG, pulsometri, glucometri, rilevatori di fumo e fuoco, monitor di vibrazioni e sensori di batteria di riserva.

Caratteristiche

Microalimentazione ad alta tensione: 22 μA massimo
Corrente a bassa inclinazione d'ingresso: massimo 20 pA
Prodotto di larghezza di banda di guadagno: 240 kHz
Velocità di sventola: 80 V/ms
Grande aumento di tensione del segnale: minimo 110 dB
Funzionamento a alimentazione singola: da 2,7 a 18 V
Funzionamento a doppia alimentazione: da ±1,35 V a ±9 V
Stabilità dei guadagni unitari

Applicazioni

Apparecchiature mediche portatili
Sensori a distanza
Amplificatori di transimpedenza
Monitor di corrente
4 mA a 20 mA driver di circuito
Cambio di buffer/livello
