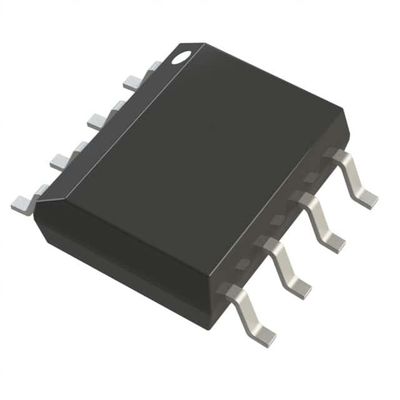

AD8099ARDZ-REEL7 Amplificatore di ritorno di tensione IC 1 CIRC 8SOIC

Descrizione generale

L'AD8099 è un amplificatore a feedback di tensione a rumore ultrabasso (0,95 nV/√Hz) e distorsione (~92 dBc a 10 MHz), la cui combinazione lo rende ideale per sistemi a 16 e 18 bit.,uno stadio di ingresso altamente lineare e a basso rumore che aumenta la larghezza di banda di piena potenza (FPBW) a bassi guadagni con alti tassi di eliminazione.Il processo XFCB (extra fast complimentary bipolar) di nuova generazione consente di utilizzare amplificatori ad alte prestazioni con potenza relativamente bassa..

Caratteristiche

Rumore ultrabasso: 0,95 nV/√Hz, 2,6 pA/√Hz
Distorsioni ultrabasse
Seconda armonia RL = 1 kΩ, G = +2
-92 dB a 10 MHz
Terza armonia RL = 1 kΩ, G = +2
-105 dB a 10 MHz
Alta velocità
Prodotto di larghezza di banda di guadagno (GBWP): 3,8 GHz
-3 dB di larghezza di banda
700 MHz (G = +2)
550 MHz (G = +10)
Tasso di svolta
475 V/μs (G = +2)
1350 V/μs (G = +10)
Nuovo pinout
Compensamento esterno personalizzato, gamma di guadagno 1, da +2 a +10
corrente di alimentazione: 15 mA
Tensione di offset: 0,5 mV max
Ampia gamma di tensione di alimentazione: da 5 a 12 V

Applicazioni

Preamplificatori
Ricettori
Strumentazione
Filtri
Amplificatori a frequenza intermedia (IF) e a banda base
Guidatori analogico-digitale
Fabbricazione a partire da materiali di cui al capitolo 85
elettronica ottica
