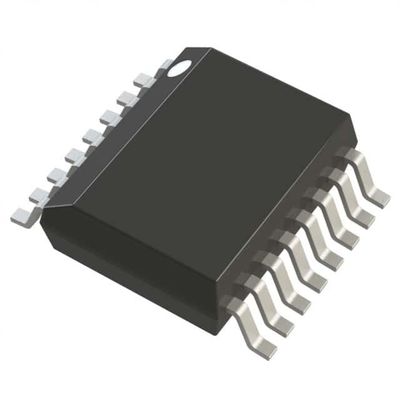

MAX4018EEE+ OPAMP IC Voltage Feedback VFB 3 Circuito 16QSOP
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Numero di modello | MAX4018EEE+ |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo dell'amplificatore | Risposte di tensione | Numero di circuiti | 3 |
|---|---|---|---|
| Tipo di uscita | Ferrovia--ferrovia | Tasso di risposta | 600V/µs |
| Prodotto di larghezza di banda di guadagno | - | -3 dB di larghezza di banda | 150 megahertz |
| Corrente - polarizzazione introdotta | 5,4 µA | Tensione - contrappeso introdotto | 4 sistemi MV |
| Corrente - rifornimento | 5,5 mA (x3 canali) | Corrente - uscita/Manica | 120 mA |
| Tensione - portata del rifornimento (min) | 3,15 V | Tensione - portata del rifornimento (massima) | 11 V |
| Temperatura di funzionamento | -40°C ~ 85°C | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SSOP (0,154", larghezza di 3.90mm) | Confezione del dispositivo del fornitore | 16 QSOP |
| Evidenziare | MAX4018EEE+,MAX4018EEE+ OPAMP IC,Corrispondenza di tensione OPAMP IC |
||
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| MAX4018EEE+ | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4219EEE+ | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4382EEE+ | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4019EEE+ | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4022EEE+ | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4020EEE+ | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4222EEE+ | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4220EEE+ | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4218EEE+ | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4382EEE+T | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4018EEE+T | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4022EEE+T | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4019EEE+T | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4219EEE+T | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4218EEE+T | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4222EEE+T | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4220EEE+T | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4218EEE | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4220EEE | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4018EEE | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4019EEE | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4020EEE | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4189EEE | IC OPAMP TRIPLE LOWGLITCH 16QSOP | |
| MAX4219EEE | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4222EEE | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4268EEE | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4269EEE | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4270EEE | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4284EEE | IC OPAMP GP 4 CIRCUIT 16QSOP | |
| MAX4187EEE+ | IC OPAMP CFA 4 CIRCUIT 16QSOP | |
| MAX4268EEE+ | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4020EEE+T | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4187EEE+T | IC OPAMP CFA 4 CIRCUIT 16QSOP | |
| MAX4268EEE+T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4268EEE-T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4269EEE-T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4270EEE-T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4222EEE/GG8 | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4383EEE+ | IC OPAMP VFB 4 CIRCUIT 16QSOP |
Descrizione di prodotto
Dettagli del prodotto
Descrizione generale
Gli amplificatori singoli MAX4012, doppi MAX4016, tripli MAX4018 e quad op MAX4020 sono dispositivi stabili a guadagno di unità che combinano prestazioni ad alta velocità con uscite Rail-to-Rail®.Il MAX4018 ha una funzione disabilitante che riduce la corrente di alimentazione a 400μA e mette le sue uscite in uno stato ad alta impedenzaQuesti dispositivi funzionano da un'alimentazione singola da +3,3 a +10 V o da ±1,65 a ±5 V.L'intervallo di tensione di ingresso di modalità comune si estende oltre il binario di alimentazione negativa (terra in applicazioni a alimentazione singola).Questi dispositivi richiedono solo 5,5 mA di corrente di alimentazione quiescente, raggiungendo una larghezza di banda di 200 MHz -3 dB e una velocità di spinta di 600 V/μs.Queste parti sono una soluzione eccellente per sistemi a bassa potenza/bassa tensione che richiedono ampie larghezze di bandaInoltre, quando sono disabilitati, la loro elevata impedenza di uscita li rende ideali per le applicazioni di multiplexing.
Il MAX4012 è disponibile in un pacchetto SOT23 miniato a 5 pin, mentre il MAX4016 è disponibile in pacchetti μMAX e SO a 8 pin.
Caratteristiche
* A basso costo* Alta velocità:
200 MHz -3 dB larghezza di banda (MAX4012)
150 MHz -3 dB larghezza di banda (MAX4016/18/20)
30MHz 0,1dB Piattazza di guadagno
600V/μs velocità di svolta
* Funzionamento singolo 3.3V/5.0V
* Output ferroviario-ferroviario
* La gamma di modalità comune di ingresso si estende oltre il VEE
* Basso guadagno differenziale/fase: 0,02%/0,02°
* Basse distorsioni a 5 MHz:
-78dBc SFDR
-75 dB di distorsione armonica totale
* Azionamento ad alta potenza: ± 120mA
* Capacità di spegnimento 400μA (MAX4018)
* Alta impedenza di uscita in stato di disattivazione (MAX4018)
* Pacchetti SOT23-5, μMAX o QSOP a risparmio di spazio
Applicazioni
Set-Top BoxSistemi video di sorveglianza
Strumenti a batteria
Guida della linea video
Interfaccia per il convertitore analogico-digitale
Sistemi di imaging CCD
Sistemi di routing e di commutazione video
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | |
| Categoria di prodotto | Amplificatore di strumentazione |
| Serie | MAX4018 |
| Prodotto | Amplificatori operativi |
| Imballaggio | Tubo |
| Peso unitario | 0.010159 once |
| Stile di montaggio | SMD/SMT |
| Numero di canali | 3 canale |
| Topologia | Riproduzione della tensione |
| Tipo di amplificatore | Riproduzione della tensione |
| Pd-dissipazione di potenza | 667 mW |
| Temperatura massima di funzionamento | + 85 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Corrente di approvvigionamento di esercizio | 5.5 mA |
| Parte-#-Alias | MAX4018 |
| tensione di alimentazione massima | 11 V |
| tensione di alimentazione-min | 3.15 V |
| Cassa del pacchetto | QSOP-16 |
| Corrente Ib-Input-Bias | 20 uA |
| Voltaggio d'ingresso-diffusione | 20 mV |
| PSRR-ratio di alimentazione-rifiuto-alimentazione | 57 dB |
| Corrente di uscita per canale | 120 mA |
| CMRR-Common-Mode-Rejection-Ratio | 70 dB |
| GBP-Gain-Bandwidth-Product | - |
| Tasso di SR-Slew | 600 V/us |
| in-Input-Voltage-Noise-Density | 10 nV/hertz quadrati a 5 V |
| Larghezza di banda di 3 dB | 150 MHz |
| Voltaggio-guadagno-dB | 57 dB |
Descrizioni
Amplificatore di ritorno di tensione 3 Circuito Rail-to-Rail 16-QSOP
Amplificatori operativi ad alta velocità
