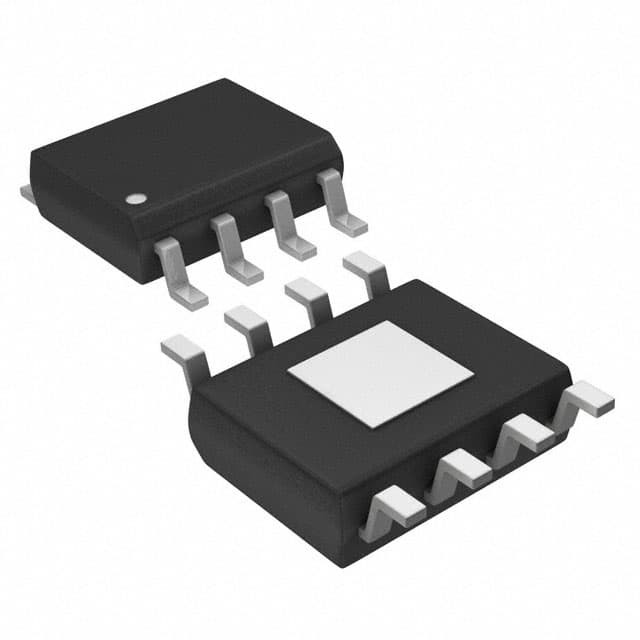

MAX9918ASA+ Amplificatore di corrente IC 1 CIRCUITO 8SOIC

Descrizione generale

I MAX9918/MAX9919/MAX9920 sono amplificatori a corrente sensoriale ad alimentazione singola ad alta precisione con un'alta gamma di modalità comune di ingresso che si estende da -20V a +75V.Questi amplificatori sono adatti per il monitoraggio di corrente di carichi induttivi quali motori e solenoidi., in cui le tensioni in modalità comune possono diventare negative a causa di kickback induttivo, condizioni di batteria inversa o eventi transitori.

Caratteristiche

* Intervallo di tensione di ingresso in modalità comune da -20V a +75V
* 400μV (massimo) Voltaggio di ingresso Offset
* 0,6% (massimo) Errore di accuratezza di guadagno
* Sensore di corrente unidirezionale o bidirezionale
* Input di riferimento per uscita bidirezionale
* 120 kHz, -3 dB larghezza di banda (MAX9919N)
* Funzionamento a alimentazione singola (da 4,5 a 5,5 V)
* 1mA corrente di alimentazione
* Corrente di spegnimento di 0,5 μA (tipica)
* Output da ferrovia a ferrovia
* -40°C a +125°C Intervallo di temperatura automobilistica

Applicazioni

Sensore di corrente del motore H-bridge
Sensore di corrente solenoide
Monitoraggio attuale dei carichi induttivi
Sensore di corrente di precisione a lato alto e basso
Controllo della trasmissione 4x4
Controllo elettronico dell'acceleratore
Monitoraggio della carica/discarica dei supercondensatori nelle auto ibride
Monitoraggio della corrente ad alta tensione di precisione
