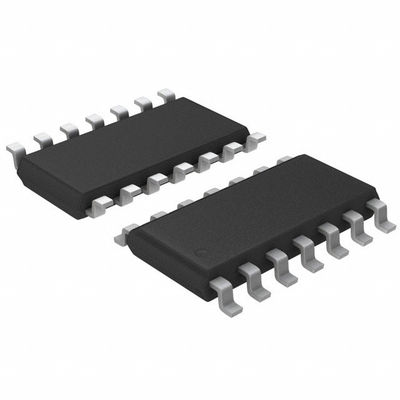

LM2902NSR IC OPAMP GP 4 CIRCUITO 14SO Texas Instruments
| Marca | Texas Instruments |
|---|---|
| Numero di modello | LM2902NSR |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo dell'amplificatore | Scopo generale | Numero di circuiti | 4 |
|---|---|---|---|
| Tipo di uscita | - | Tasso di risposta | 0.5V/µs |
| Prodotto di larghezza di banda di guadagno | 1,2 megahertz | -3 dB di larghezza di banda | - |
| Corrente - polarizzazione introdotta | Na 20 | Tensione - contrappeso introdotto | 3 sistemi MV |
| Corrente - rifornimento | 1.4mA (canali x4) | Corrente - uscita/Manica | 30 mA |
| Tensione - portata del rifornimento (min) | 3 V | Tensione - portata del rifornimento (massima) | 26 v |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 14-SOIC (0,209", larghezza di 5.30mm) | Confezione del dispositivo del fornitore | 14-SO |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| LM2902NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| MC3403NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324KANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM348NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL064INSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27M4CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC27L4CNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC274BCNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL064CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27L4CNSR | IC CMOS 4 CIRCUIT 14SO | |
| TLC274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324ANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL084CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL074CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL064INS | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27M4CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC2274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL074ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL084ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL034CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC2274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL054CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27L9CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324NSRE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324NSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL074BCNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL074BCNSRE4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC1079CNSR | IC CMOS 4 CIRCUIT 14SO | |
| TLC1079CNSRG4 | IC CMOS 4 CIRCUIT 14SO | |
| TLC2274CNSR-A | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324ANSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM348NSRG4 | IC OPAMP GP 1MHZ 14SO | |
| TL074BCNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL074CNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC1079CNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC2274CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC2274CNSR-AG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC279CNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC279CNSG4 | IC CMOS 4 CIRCUIT 14SO | |
| TLC27L4BCNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC27L9CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC27L9CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO |
Descrizione di prodotto
Dettagli del prodotto
Descrizione
La serie LM124/SA534/LM2902 è composta da quattro apparecchi indipendenti ad alto guadagno,amplificatori operativi a compensazione di frequenza interna progettati specificatamente per funzionare da un'unica fonte di alimentazione su un ampio intervallo di tensioni.
Caratteristiche
• Compensazione interna della frequenza per il guadagno di unità• Grande aumento di tensione CC: 100 dB
• Larghezza di banda (guadagno unitario): 1 MHz (compensata dalla temperatura)
• Ampia gamma di alimentazione: alimentazione singola: da 3VDC a 30VDC o doppia
alimentazione: da ±1,5VDC a ±15VDC
• scarico di corrente di approvvigionamento molto basso: essenzialmente indipendente dall'approvvigionamento
tensione (1mW/ampere operativo a +5VDC)
• Corrente di distorsione di ingresso bassa: 45nADC (compensata dalla temperatura)
• bassa tensione di offset di ingresso: 2mVDC e corrente di offset: 5nADC
• Intervallo di tensione di ingresso differenziale uguale alla tensione di alimentazione
• Grande tensione di uscita: 0VDC a VCC-1.5VDC
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Texas Instruments |
| Categoria di prodotto | Amplificatore di strumentazione |
| Serie | LM2902 |
| Prodotto | Amplificatori operativi |
| Imballaggio | Rilo |
| Peso unitario | 0.007348 once |
| Stile di montaggio | SMD/SMT |
| Tecnologia | Bipolare |
| Numero di canali | 4 canale |
| Tipo di amplificatore | Amplificatore ad alto guadagno |
| Disattivazione | Nessuna chiusura |
| Temperatura massima di funzionamento | + 125 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Corrente di approvvigionamento di esercizio | 3 mA |
| tensione di alimentazione massima | 26 V |
| tensione di alimentazione-min | 3 V |
| Cassa del pacchetto | SOP-14 |
| Corrente Ib-Input-Bias | 250 nA |
| Voltaggio d'ingresso-diffusione | 7 mV |
| Vcm-tensione in modalità comune | Ferrovia negativa a ferrovia positiva - 1,5 V |
| Corrente di uscita per canale | 30 mA |
| CMRR-Common-Mode-Rejection-Ratio | 50 dB |
| GBP-Gain-Bandwidth-Product | 1.2 MHz |
| Tasso di SR-Slew | 0.5 V/us |
| in-Input-Voltage-Noise-Density | 35 nV/hertz quadrati |
| Tensione massima a doppia alimentazione | +/- 13 V |
| Tensione minima a doppia alimentazione | +/- 1,5 V |
Componente funzionale compatibile
Forma, confezione, componente funzionale compatibile
| Parte del fabbricante | Descrizione | Produttore | Confronta |
| LM2902NE4 Circuiti di amplificazione |
Quadruplo amplificatore operativo di uso generale? | Texas Instruments | LM2902NSR contro LM2902NE4 |
| LM2902N/NOPB Circuiti di amplificazione |
Amplificatore quad-operativo standard a bassa potenza 14-PDIP -40 a 85 | Texas Instruments | LM2902NSR vs LM2902N/NOPB |
Descrizioni
Amplificatore a uso generale 4 Circuito 14-SOP
Op Amp Quad GP 13V/26V 14-Pin SOP T/R
Amplificatori operativi - Amplificatori quadri generali
