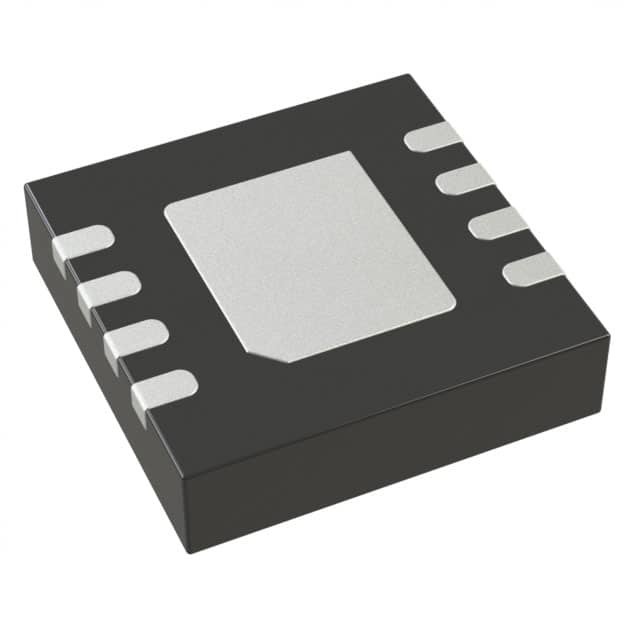

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 CIRCUITO 8LFCSP Analog Devices Inc.

Descrizione generale

L'AD8137 è un driver differenziale a basso costo con un'uscita rail-to-rail ideale per guidare gli ADC a 12 bit in sistemi sensibili alla potenza e al costo.e la sua architettura interna di feedback in modalità comune consente di controllare la tensione di uscita in modalità comune con la tensione applicata a un pinIl circuito di feedback interno fornisce anche uscite intrinsecamente equilibrate e la soppressione di prodotti di distorsione armonica di ordine uniforme.Le configurazioni di guadagno completamente differenziali e da un solo a un differenziale sono facilmente realizzate dall'AD8137Le reti di feedback esterne costituite da quattro resistori determinano il guadagno a circuito chiuso dell'amplificatore.
L'AD8137 è fabbricato con il processo XFCB di seconda generazione di Analog Devices, che gli consente di raggiungere alti livelli di prestazioni con un basso consumo energetico.
L'AD8137 è disponibile nel piccolo pacchetto SOIC a 8 piombo e LFCSP 3 mm × 3 mm. È indicato per funzionare nell'ampia gamma di temperature industriali da -40 ° C a +125 ° C.

Caratteristiche

Completamente differenziale
Potenza estremamente bassa con funzione di spegnimento
2.6 mA corrente di alimentazione in sospensione @ 5 V
450 μA in modalità disattivata @ 5 V
Alta velocità
110 MHz di grande segnale larghezza di banda di 3 dB @ G = 1
450 V/μs velocità di eliminazione
Performance SFDR a 12 bit @ 500 kHz
Tempo di sedimentazione veloce: 100 ns a 0,02%
Voltaggio di compensazione a bassa portata: ±2,6 mV massimo
Corrente di compensazione a bassa portata: 0,45 μA max
Input e output differenziali
Differenziale-differenziale o singolo-finito-differenziale
operazione
Output da rotaia a rotaia
Voltaggio di uscita regolabile in modalità comune
Guadagno regolabile esternamente
Ampia gamma di tensione di alimentazione: da 2,7 V a 12 V
Disponibile in piccolo pacchetto SOIC

Applicazioni
driver ADC a 12 bit
Strumentazione portatile
Applicazioni a batteria
Convertitori a singola estremità per differenziali
Filtri attivi differenziali
Altri apparecchi per la produzione di video
Cambio di livello
