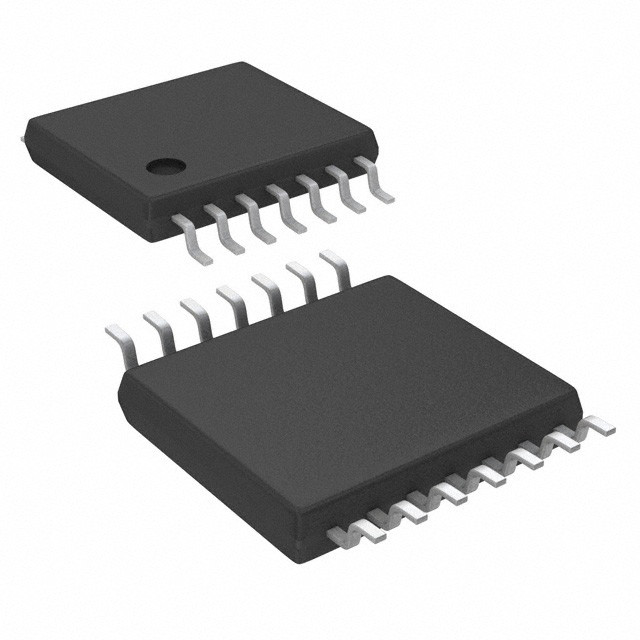

MAX4234AUD+T IC CMOS 4 CIRCUITI 14TSSOP Analog Devices Inc./Maxim Integrated
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Numero di modello | MAX4234AUD+T |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo dell'amplificatore | CMOS | Numero di circuiti | 4 |
|---|---|---|---|
| Tipo di uscita | Ferrovia--ferrovia | Tasso di risposta | 10V/µs |
| Prodotto di larghezza di banda di guadagno | 10 megahertz | -3 dB di larghezza di banda | - |
| Corrente - polarizzazione introdotta | 1 PA | Tensione - contrappeso introdotto | 850 µV |
| Corrente - rifornimento | 1.2mA (canali x4) | Corrente - uscita/Manica | 200 mA |
| Tensione - portata del rifornimento (min) | 2,7 V | Tensione - portata del rifornimento (massima) | 5,5 V |
| Temperatura di funzionamento | -40°C ~ 125°C | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 14-TSSOP (0,173", larghezza di 4.40mm) | Confezione del dispositivo del fornitore | 14-TSSOP |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| MAX4234AUD+T | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4234AUD+ | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4472EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44243AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378TAUD+ | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4094AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD+ | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4492AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4382EUD+ | IC OPAMP VFB 3 CIRCUIT 14TSSOP | |
| MAX4378HAUD+ | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4094AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX40078AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44267AUD+ | IC OPAMP GP 2 CIRCUIT 14TSSOP | |
| MAX4383EUD+ | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4403AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4495AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4454EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4418EUD+ | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4492AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44245AUD+T | IC OPAMP ZER-DRIFT 4CIRC 14TSSOP | |
| MAX4403AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4495AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378TAUD+T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX40078AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4472EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4487AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD/V+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD+T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4378HAUD+T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4382EUD+T | IC OPAMP VFB 3 CIRCUIT 14TSSOP | |
| MAX4487AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4383EUD+T | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4294EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4078EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4454EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4418EUD+T | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4294EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4078EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX44267AUD+T | IC OPAMP GP 2 CIRCUIT 14TSSOP | |
| MAX4419EUD+ | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX44243AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4078EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4294EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4354EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4378HAUD | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4378TAUD | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4403AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4418EUD | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4419EUD | IC OPAMP VFB 4 CIRCUIT 14TSSOP | |
| MAX4454EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4487AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4492AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4354EUD+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4354EUD+T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4234AUD/V+ | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4234AUD/V+T | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4478AUD/V+ | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| LMX324AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4234AUD | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4234AUD-T | IC CMOS 4 CIRCUIT 14TSSOP | |
| MAX4294EUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4378FAUD-T | IC CURR SENSE 4 CIRCUIT 14TSSOP | |
| MAX4403AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4472EUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4478AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4483AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4487AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4492AUD-T | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4495AUD | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4492AUD+TGC1 | IC OPAMP GP 4 CIRCUIT 14TSSOP | |
| MAX4394EUD/V+ | IC OPAMP GP 3 CIRCUIT 14TSSOP | |
| MAX4394EUD/V+T | IC OPAMP GP 3 CIRCUIT 14TSSOP |
Descrizione di prodotto
Dettagli del prodotto
Descrizione generale
Gli amplificatori operativi CMOS ad alta potenza singola/doppia/quad MAX4230 sono dotati di 200mA di corrente di uscita massima, ingresso da rotaia a rotaia e capacità di uscita da un singolo alimentatore da 2,7 V a 5,5 V.Questi amplificatori presentano un'elevata velocità di sparo di 10V/μs e un prodotto di banda larga di guadagno (GBWP) di 10MHz. Il MAX4230 MAX4234 può guidare livelli tipici di cuffie (32Ω), così come bias un amplificatore di potenza RF (PA) nelle applicazioni di cellulari wireless.
Caratteristiche
* Capacità di azionamento di uscita di 200 mA* Input e output tra ferrovie
* 1.1mA corrente di alimentazione per amplificatore
* Operazione a alimentazione singola da 2,7 a 5,5 V
* Prodotto a banda larga di guadagno di 10 MHz
* Alta velocità di svolta: 10V/μs
* Aumento di tensione di 100 dB (RL= 100kΩ)
* Rapporto 85dB tra alimentazione e rifiuto
* Nessuna inversione di fase per gli input sovralimentati
* Stabile per carichi capacitivi fino a 780 pF
* Modalità di spegnimento a bassa potenza riduce la corrente di alimentazione a < 1μA
* Disponibile nei pacchetti SC70 a 5 pin (MAX4230) e 6 pin, UCSP e Thin μDFN (MAX4231)
* Disponibile nel pacchetto UCSP a 10 colpi (MAX4233)
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Maxim integrato |
| Categoria di prodotto | Amplificatore di strumentazione |
| Serie | MAX4234 |
| Prodotto | Amplificatori operativi |
| Imballaggio | Rilo |
| Peso unitario | 00,004949 once |
| Stile di montaggio | SMD/SMT |
| Tecnologia | CMOS |
| Numero di canali | 4 canale |
| Tipo di amplificatore | Amplificatore a banda larga |
| Disattivazione | Nessuna chiusura |
| Temperatura massima di funzionamento | + 125 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Corrente di approvvigionamento di esercizio | 1.1 mA |
| Parte-#-Alias | MAX4234 |
| tensione di alimentazione massima | 5.5 V |
| tensione di alimentazione-min | 2.7 V |
| Cassa del pacchetto | TSSOP-14 |
| Corrente Ib-Input-Bias | 1 pA |
| Voltaggio d'ingresso-diffusione | 6 mV |
| PSRR-ratio di alimentazione-rifiuto-alimentazione | 73 dB |
| Vcm-tensione in modalità comune | 2.7 V a 5,5 V |
| Corrente di uscita per canale | 200 mA |
| CMRR-Common-Mode-Rejection-Ratio | 52 dB |
| GBP-Gain-Bandwidth-Product | 10 MHz |
| Tasso di SR-Slew | 10 V/us |
| in-Input-Voltage-Noise-Density | 15 nV/hertz quadrati a 2,7 V |
| Tensione massima a doppia alimentazione | +/- 2,5 V |
| Tensione minima a doppia alimentazione | +/- 1,35 V |
Componente funzionale compatibile
Forma, confezione, componente funzionale compatibile
| Parte del fabbricante | Descrizione | Produttore | Confronta |
| MAX4234AUD-T Circuiti di amplificazione |
Amplificatore operativo, 4 funzioni, 8000uV Offset-Max, BICMOS, PDSO14, 4.40 MM, MO-153AB-1, TSSOP-14 | Prodotti integrati Maxim | MAX4234AUD+T contro MAX4234AUD-T |
| MAX4234AUD Circuiti di amplificazione |
Amplificatore operativo, 4 funzioni, 8000uV Offset-Max, BICMOS, PDSO14, TSSOP-14 | Prodotti integrati Maxim | MAX4234AUD+T vs MAX4234AUD |
| MAX4234AUD+ Circuiti di amplificazione |
Amplificatore operativo, 4 funzioni, 8000uV Offset-Max, CMOS, PDSO14, TSSOP-14 | Prodotti integrati Maxim | MAX4234AUD+T contro MAX4234AUD+ |
Descrizioni
Amplificatore a uso generale 4 Circuito Ferrovia-ferrovia 14-TSSOP
Amplificatori operativi - Amplificatori operativi 10MHz 10V/us Rail-Rail I/O
