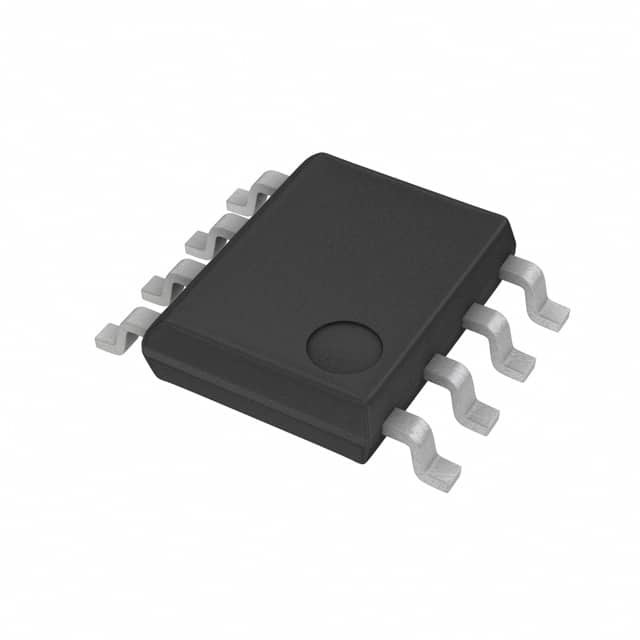

LM258AST IC OPAMP GP 2 CIRCUITO 8MINISO STMicroelettronica
| Marca | STMicroelectronics |
|---|---|
| Numero di modello | LM258AST |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | in magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo dell'amplificatore | Scopo generale | Numero di circuiti | 2 |
|---|---|---|---|
| Tipo di uscita | - | Tasso di risposta | 0,6 V/µs |
| Prodotto di larghezza di banda di guadagno | 1,1 megahertz | -3 dB di larghezza di banda | - |
| Corrente - polarizzazione introdotta | Na 20 | Tensione - contrappeso introdotto | 1 sistema MV |
| Corrente - rifornimento | 700µA (canali x2) | Corrente - uscita/Manica | 40 mA |
| Tensione - portata del rifornimento (min) | 3 V | Tensione - portata del rifornimento (massima) | 30 V |
| Temperatura di funzionamento | -40°C ~ 105°C | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) | Confezione del dispositivo del fornitore | 8-MiniSO |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| LM258AST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM2904ST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM358AST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV358AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV912IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV7722IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM358ST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSU102IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX562AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV358IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM358WST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV522IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV522AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX562IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV772IST | HIGH BANDWIDTH (20MHZ) LOW OFFSE | |
| TSB622IST | LOW POWER, 1.7MHZ, RAIL-TO-RAIL | |
| TSB572IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX922IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| LM2904YST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV992IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV612IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV7722IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TS462CST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV912AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV622AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| LMV822IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMX358IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMV822AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV522AIYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSZ182IST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| TSV852IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX632IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| OA2NP34S | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX562AIYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV792IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV852AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB712IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSU112IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSU112IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX7192IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSC2011IYST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| TSC2012IYST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| LM2904BYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV6192IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TS1872AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV772IYST | HIGH BANDWIDTH (20MHZ) LOW OFFSE | |
| TSV712IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSC2011IST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| TSZ122IST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| LM358AWST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSZ182IYST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| TSC200IST | LOW / HIGH SIDE BIDIRECTIONAL, Z | |
| TSC2010IST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| TSC2010IYST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| LMV358LIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV992AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV612AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB572IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV622IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV632IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV522IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV992AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX632IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB712IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSZ122IYST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| TSX712IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB7192AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB7192IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX712IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB7192AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB712AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMC6482IST | IC CMOS 2 CIRCUIT 8MINISO | |
| LMV822IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMV822AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TS1852AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TS1852IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX7192IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB712AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM258WYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV6292IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6392IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV732IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6192AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6292AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6392AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV992IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV852IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX562IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TS972IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV852AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX922IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB7192IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| OA2MPA34S | IC CMOS 2 CIRCUIT 8MINISO | |
| OA2ZHA34S | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| LM258AWYST | IC OPAMP GP 2 CIRCUIT 8MINISO |
Descrizione di prodotto
Dettagli del prodotto
Descrizione LM258AST
L'amplificatore di strumentazione LM258AST è costituito da due componenti indipendenti ad alto guadagno,amplificatori operativi a compensazione di frequenza interna appositamente progettati per funzionare da un'unica fonte di alimentazione su un ampio intervallo di tensioneL'amplificatore a trasduttore, l'amplificatore invertente accoppiato a corrente alternata, l'amplificatore a trasduttore, l'amplificatore a trasduttore, l'amplificatore a trasduttore, l'amplificatore a trasduttore, l'amplificatore a trasduttore, l'amplificatore a trasduttore.e tutti i circuiti di amplificatore operativo possono ora essere implementati più facilmente in singoli sistemi di alimentazione.
Caratteristiche LM258AST
• Compensazione della frequenza applicata internamente
• Grande aumento di tensione CC: 100 dB
• Larghezza di banda (guadagno unitario): 1,1 MHz (compensazione di temperatura)
• Corrente di alimentazione molto bassa per canale essenzialmente indipendente dalla tensione di alimentazione
• Corrente a bassa inclinazione di ingresso: 20 nA (compensazione di temperatura)
• bassa tensione di compensazione di ingresso: 2 mV
• Corrente di compensazione a basso ingresso: 2 nA
• L'intervallo di tensione comune di ingresso comprende le rotaie negative
• Intervallo di tensione di ingresso differenziale uguale alla tensione di alimentazione
• Grande oscillazione della tensione di uscita da 0 V a (VCC+ - 1,5 V)
LM258AST Applicazioni
• amplificatore invertente accoppiato a corrente alternata
• Amplificatore DC non invertibile
• amplificatore non invertente accoppiato a corrente alternata
• amplificatore di sommazione in CC
• Amplificatori per trasduttori
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | STMicroelettronica |
| Categoria di prodotto | Amplificatore di strumentazione |
| Serie | LM258 |
| Prodotto | Amplificatori operativi |
| Imballaggio | Tubo |
| Stile di montaggio | SMD/SMT |
| Tecnologia | Bipolare |
| Numero di canali | 2 Canale |
| Tipo di amplificatore | Amplificatore a bassa potenza |
| Disattivazione | Nessuna chiusura |
| Temperatura massima di funzionamento | + 105 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Corrente di approvvigionamento di esercizio | 1.2 mA |
| tensione di alimentazione massima | 30 V |
| tensione di alimentazione-min | 3 V |
| Cassa del pacchetto | Mini-SO-8 |
| Corrente Ib-Input-Bias | 50 nA |
| Voltaggio d'ingresso-diffusione | 3 mV |
| Corrente di uscita per canale | 40 mA |
| CMRR-Common-Mode-Rejection-Ratio | 70 dB |
| GBP-Gain-Bandwidth-Product | 1.1 MHz |
| Tasso di SR-Slew | 0.6 V/us |
| in-Input-Voltage-Noise-Density | 55 nV/hertz quadrati |
| Tensione massima a doppia alimentazione | +/- 15 V |
| Tensione minima a doppia alimentazione | +/- 1,5 V |
Descrizioni
Amplificatore a uso generale 2 circuito 8-MiniSO
L'amplificatore opzionale a doppia potenza ¥15V/30V 8-Pin MSOP T/R
Amplificatori operativi - Amplificatori opzionali a doppia bassa inclinazione di ingresso +32 V max 40mA fuori
