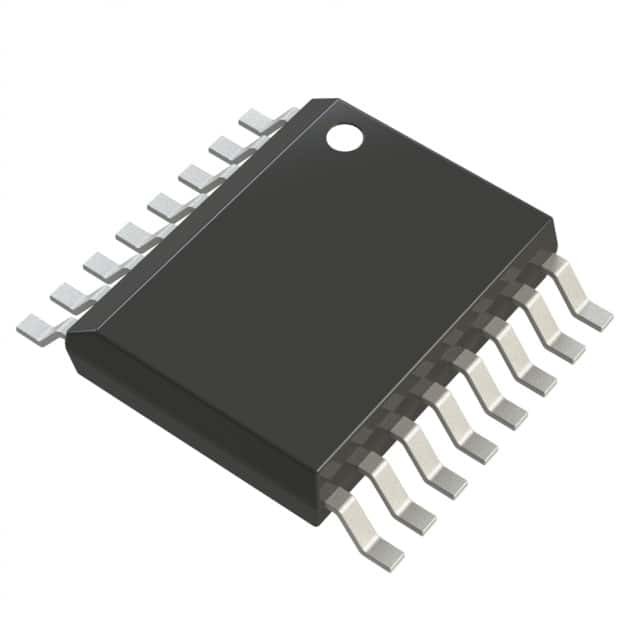

LT6222CGN#PBF IC OPAMP GP 4 CIRCUITO 16SSOP Analog Devices Inc.

Descrizione

I LT® 6220/LT6221/LT6222 sono amplificatori operativi single/dual/quad, a bassa potenza, ad alta velocità di ingresso e di uscita da rotaia a rotaia con eccellenti prestazioni in CC.Il LT6220/LT6221/LT6222 presenta una corrente di alimentazione ridotta, una tensione di compensazione di ingresso inferiore, una corrente di distorsione di ingresso inferiore e un guadagno di corrente continua superiore rispetto ad altri dispositivi con larghezza di banda comparabile.

Caratteristiche

■ Prodotto di larghezza di banda: 60 MHz
■ La gamma di modalità comune di ingresso comprende entrambe le rotaie
■ Variazioni di produzione da ferrovia a ferrovia
■ Corrente quiescente bassa: 1mA Max
■ Voltaggio di ingresso: 350 μV Max
■ Corrente di inclinazione d'ingresso: 150nA Max
■ Ampia gamma di alimentazione: da 2,2 a 12,6 V
■ Corrente di uscita elevata: 50 mA
■ Rumore a bassa tensione: 10nV√Hz
■ Tasso di svolta: 20 V/μs
■ Rifiuto in modalità comune: 102 dB
■ Rifiuto dell'alimentazione: 105 dB
■ Guadagno a circuito aperto: 100V/mV
■ Intervallo di temperatura di funzionamento: da 40°C a 85°C
■ Single in 8-Pin SO e 5-Pin Low Profile ((1 mm) ThinSOT^TMPacchi
■ Doppia in 8-Pin SO e (3mm x 3mm) DFN Packages
■ Quad nel pacchetto SSOP a 16 pin

Applicazioni

■ Processamento del segnale a bassa tensione e ad alta frequenza
■ Convertitori A/D di guida
■ Amplificatori a tampone da ferrovia a ferrovia
■ Filtri attivi
■ Amplificatori video
■ Amplificatori per il rilevamento della corrente veloce
