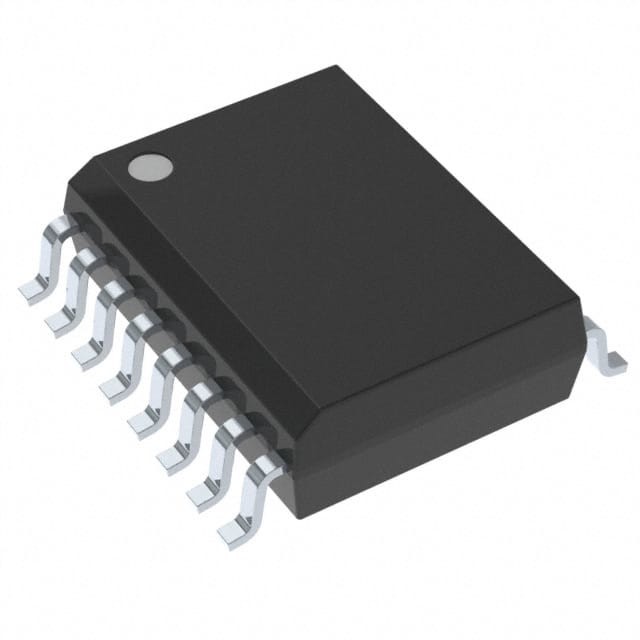

OP200GSZ-REEL IC OPAMP GP 2 CIRCUITO 16SOIC Analog Devices Inc.

Descrizione generale

L'OP200 è il primo amplificatore monolitico a doppia funzione che offre prestazioni di precisione di tipo OP77.l'OP200 combina prestazioni di precisione con il risparmio di spazio e costi offerto da un doppio amplificatore.
L'OP200 presenta una tensione di offset di ingresso estremamente bassa inferiore a 75 μV con una deriva inferiore a 0,5 μV/°C, garantita su tutta la gamma di temperature militari.000,000 in un carico di 10 kΩ; corrente di bias di ingresso inferiore a 2 nA; CMRR superiore a 120 dB; e PSRR inferiore a 1,8 μV/V.Il taglio Zener zap su chip viene utilizzato per ottenere la tensione di offset di ingresso estremamente bassa dell'OP200 ed elimina la necessità di tirare in offset.
Il consumo di energia dell'OP200 è basso, con ciascun amplificatore che attinge meno di 725 μA di corrente di alimentazione.Tuttavia, l'OP200 offre miglioramenti significativi rispetto a questo amplificatore operativo standard del settore.La densità di rumore della tensione dell'OP200, 11 nV/√Hz a 1 kHz, è la metà di quella della maggior parte dei dispositivi concorrenti.
L'OP200 è compatibile con gli OP221, LM158, MC1458/MC1558 e LT1013.
L'OP200 è una scelta ideale per applicazioni che richiedono più amplificatori operativi di precisione e in cui il basso consumo di energia è critico.
Per un amplificatore quad di precisione, vedere l'OP400.

Caratteristiche

Tensione di compensazione a bassa portata: 75 μV massimo
Dislivello di tensione a basso spostamento, superiore a −55°C < TA < +125°C 0,5 μV/°C massimo
Corrente di alimentazione bassa (per amplificatore): massimo 725 μA
Maggiore guadagno a circuito aperto: minimo 5000 V/mV
Corrente a bassa inclinazione d'ingresso: 2 nA massimo
Densità di bassa tensione acustica: 11 nV/√Hz a 1 kHz
Stabile con grandi carichi capacitivi: 10 nF tipici
