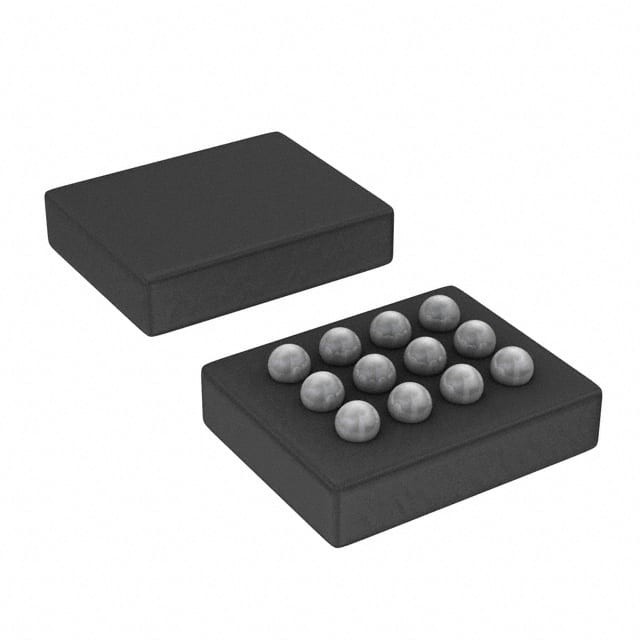

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA Texas Instruments

Descrizione

La famiglia di dispositivi TPS6305x è un convertitore buck-boost ad alta efficienza e a bassa corrente quiescente, adatto per applicazioni in cui la tensione di ingresso è superiore o inferiore alla tensione di uscita.

La corrente di uscita continua può arrivare fino a 500 mA in modalità boost e fino a 1 A in modalità buck.La famiglia di dispositivi TPS6305x regola la tensione di uscita nell'intero intervallo di tensione di ingresso passando automaticamente tra la modalità buck o boost a seconda della tensione di ingresso, garantendo una transizione senza interruzioni tra le modalità.

Il convertitore buck-boost è basato su un controller PWM a frequenza fissa che utilizza la rettifica sincrona per ottenere la massima efficienza.il convertitore entra in modalità Power Save per mantenere un'elevata efficienza nell'intero intervallo di corrente di carico.

Il pin PFM/PWM consente all'utente di scegliere tra il funzionamento in modalità PFM/PWM automatica e il funzionamento PWM forzato.La tensione di uscita è programmabile utilizzando un divisore di resistenza esterno, o è fissato internamente sul chip. Il convertitore può essere disattivato per ridurre al minimo il consumo della batteria. Durante lo spegnimento, il carico viene scollegato dalla batteria.Il dispositivo è confezionato in un DSBGA a 12 pin e in un pacchetto HotRod a 12 pin.

Caratteristiche

• Real buck o boost con transizione fluida tra buck e boost
• Intervallo di tensione di ingresso da 2,5 V a 5,5 V
• 0,5-A corrente di uscita continua: VIN ≥ 2,5 V, VOUT = 3,3 V
• Versione a tensione di uscita regolabile e fissa
• Efficienza > 90% in modalità boost e > 95% in modalità buck
• 2,5-MHz Frequenza di commutazione tipica
• Limite di corrente di ingresso media regolabile
• Tempo regolabile di avviamento morbido
• Corrente di riposo del dispositivo < 60 μA
• Modalità di risparmio energetico automatico o modalità PWM forzata
• Disconnessione del carico durante lo spegnimento
• Protezione da eccessive temperature
• Piccolo pacchetto WCSP da 1,6 mm x 1,2 mm, a 12 pin e HotRodTM QFN da 2,5 mm x 2,5 mm
• Creare un disegno personalizzato utilizzando:
TPS63050 Con il WEBENCH® Power Designer
TPS63051 Con il WEBENCH® Power Designer

Applicazioni

• cellulari e telefoni intelligenti
• Tablet PC
• accessori per PC e smartphone
• Applicazioni a batteria
• Griglia intelligente/metro intelligente
