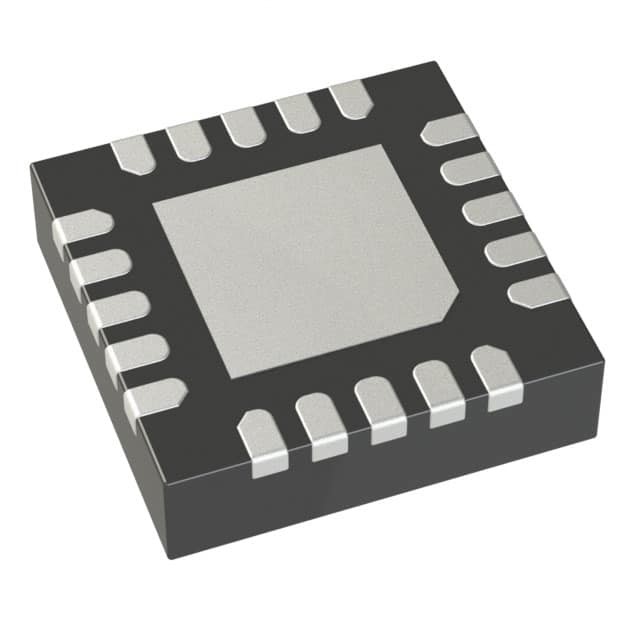

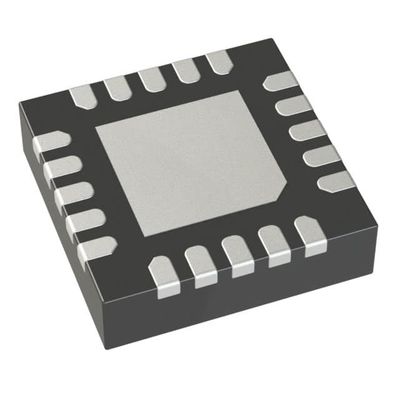

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Analog Devices Inc.

Descrizione

L'LTC®3562 è un regolatore quad sincrono monolitico ad alta efficienza con interfaccia I2C.Due regolatori sono regolabili esternamente e possono avere le loro tensioni di feedback programmate tra 425mV e 800mV in passaggi di 25mV (Tipo A)Gli altri due regolatori sono regolatori di uscita fissi le cui tensioni di uscita possono essere programmate tra 600mV e 3.775V in tappe di 25mV (Tipo B).Tutti e quattro i regolatori funzionano in modo indipendente e possono essere messi in pulso saltareI regolatori di tipo A hanno pin RUN separati che possono essere abilitati se il controllo I2C non è disponibile.

Caratteristiche

■ Quattro controllabili I2C indipendenti
Regulatori (2 × 600mA, 2 × 400mA)
■ due tensioni di ritorno programmabili I2C
Regolatori (R600A, R400A): VFB da 425mV a 800mV
■ due regolatori di tensione di uscita programmabili I2C
(R600B, R400B): VOUT da 600mV a 3,775V
■ Modi programmabili: Pulse Skip, LDO, Burst Mode,®
Operazione in modalità di scoppio forzato
■ Corrente quiescente < 100μA (tutti i regolatori abilitati)
in modalità LDO)
■ Frequenza di commutazione fissa di 2,25 MHz (pulse skip)
Modalità)
■ La limitazione della velocità riduce il rumore delle commutazioni
■ Uscita di ripristino di accensione del regolatore R600A
■ Piccolo, termicamente potenziato, 20 piombo 3 mm × 3 mm
Pacco QFN

Applicazioni

■ Diverse applicazioni portatili con più binari di alimentazione
■ Apparecchi di informazione personale
■ Modem wireless e DSL
■ Telecamere digitali
■ lettori MP3
■ Strumenti portatili
