MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Tecnologia a microchip

Descrizione generale

Il MIC2288 è un regolatore di commutazione di potenziamento a corrente continua/DC a 1,2 MHz PWM disponibile nelle opzioni Thin SOT-23 e 2mm × 2mm MLFTM di basso profilo.L'elevata densità di potenza è ottenuta con l'interruttore interno 34V/1A del MIC2288, permettendogli di alimentare grandi carichi con un'impronta minuscola.
Il MIC2288 implementa uno schema di controllo della modalità corrente a frequenza costante, 1,2 MHz PWM, con compensazione interna che offre eccellenti prestazioni di risposta transitorio e regolazione dell'uscita.L'operazione ad alta frequenza consente di risparmiare spazio sul bordo consentendo a piccoliLa topologia PWM a frequenza fissa riduce anche il rumore di commutazione e l'ondulazione alla fonte di alimentazione di ingresso.

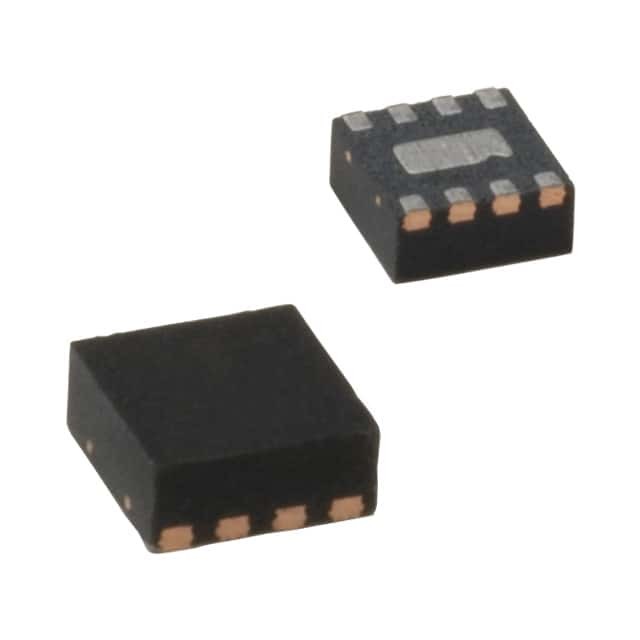

Il MIC2288 è disponibile in un pacchetto Thin SOT-23-5 a basso profilo e in un pacchetto senza piombo MLFTM-8 da 2 mm × 2 mm. L'opzione del pacchetto MLFTM-8 da 2 mm × 2 mm ha una funzione di protezione contro la tensione.

Caratteristiche

• gamma di tensione di ingresso da 2,5V a 10V
• Voltaggio di uscita regolabile a 34 V
• Corrente di commutazione superiore a 1A
• funzionamento PWM a 1,2 MHz
• Stabile con condensatori in ceramica
• Alta efficienza
• regolazione della linea e del carico < 1%
• Basso rilievo tra input e output
• corrente di spegnimento < 1μA
• UVLO
• Protezione da sovratensione di uscita (MIC2288BML)
• Disattivazione a temperatura superiore
• Opzione del pacchetto SOT-23-5 sottile
• Opzione del pacchetto MLFTM-8 senza piombo da 2 mm × 2 mm
• Intervallo di temperatura di giunzione da 40°C a +125°C

Applicazioni

• alimentazione elettrica organica
• Fornitura di bias TFT-LCD
• alimentazione a 12 V per applicazioni DSL
• convertitori DC/DC a più uscite
• regolatori di uscita positivi e negativi
• convertitori SEPIC
