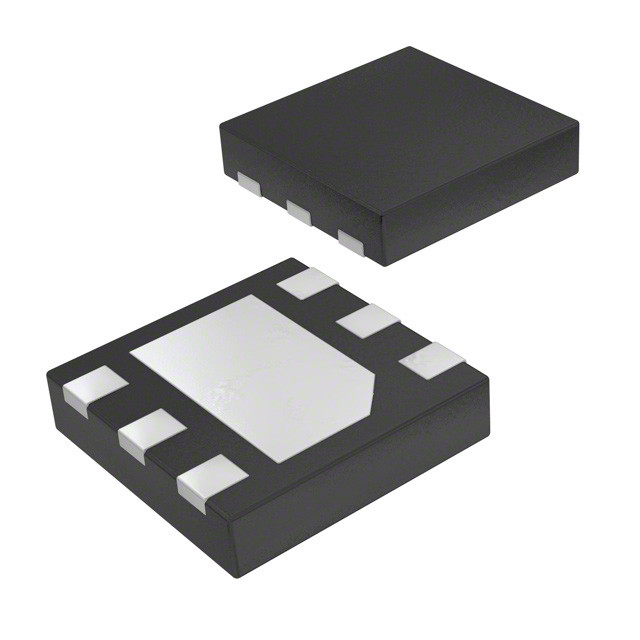

RT8010GQW IC REG BUCK AGGIUSTABLE 1A 6WDFN Richtek USA Inc.

Descrizione generale

Il RT8010/A è un convertitore PWM ad alta efficienza, in grado di fornire una corrente di uscita di 1A su un ampio intervallo di tensione di ingresso da 2,5V a 5,5V.l'RT8010/A è ideale per dispositivi elettronici portatili alimentati da una batteria agli ioni di litio o da altre fonti di alimentazione come i telefoni cellulari, PDA e dispositivi portatili.
Due modalità di funzionamento sono disponibili, tra cui: PWM/Low Dropout automatic switch e modalità di spegnimento.Non è necessario alcun diodo Schottky esterno per l'applicazione pratica.
L'RT8010/A entra in modalità Low-Dropout quando il normale PWM non è in grado di fornire una tensione di uscita regolata accendendo continuamente il PMOS superiore.1μA quando il perno EN è tirato in basso.
L'ondata di commutazione è facilmente levigata da piccoli elementi di filtraggio del pacchetto grazie a una frequenza di funzionamento fissa di 1,5 MHz.Questo insieme al piccolo pacchetto WDFN-6L 2x2 e WQFN-16L 3x3 fornisce applicazioni per piccole aree PCBAltre caratteristiche includono l'avvio morbido, una tensione di riferimento interna inferiore con una precisione del 2%, una protezione contro la temperatura e una protezione contro la corrente.

Caratteristiche

● Distanza di ingresso da +2,5 a +5,5 V
● Voltaggio di uscita (uscita regolabile da 0,6V a VIN)
RT8010: 1,0V, 1,2V, 1,5V, 1,6V, 1,8V, 2,5V e 3,3V
Tensione di uscita fissa/regolabile
RT8010A Soltanto tensione di uscita regolabile
● Corrente di uscita 1A
● Efficienza del 95%
● Non è necessario un diodo Schottky
● Funzionamento PWM a frequenza fissa a 1,5 MHz
● Piccolo pacchetto WDFN a 6 e WQFN a 16 punti
● Conforme alla normativa RoHS e 100% privo di piombo (Pb)

Applicazioni

● Telefoni cellulari
● Dispositivi di informazione personale
● Modem wireless e DSL
● lettori MP3
● Strumenti portatili
