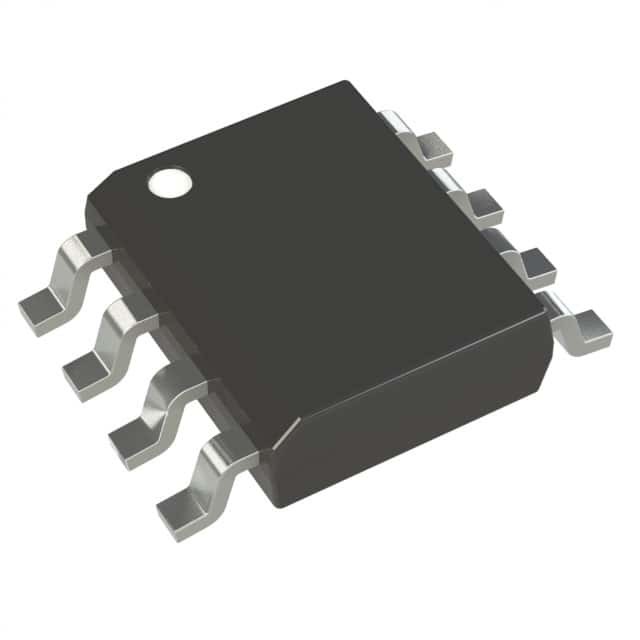

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Tecnologia a microchip

Descrizione generale

Il TC7662B è un aggiornamento compatibile con i pin al convertitore di tensione della pompa di carica TC7660 dello standard industriale.5 a 15 V di uscita utilizzando solo due condensatori a basso costo, eliminando gli induttori e i loro costi, dimensioni e EMI associati.
L'oscillatore di bordo funziona a una frequenza nominale di 10 kHz. La frequenza viene aumentata a 35 kHz quando il pin 1 è collegato a V+, consentendo l'uso di condensatori esterni più piccoli.Il funzionamento al di sotto di 10 kHz (per applicazioni a bassa corrente di alimentazione) è anche possibile collegando un condensatore esterno da OSC a terra (con pin 1 aperto).
Il TC7662B è disponibile sia in 8-pin DIP e 8-pin piccolo contorno (SO) pacchetti in commercio e ampliati intervalli di temperatura.

Caratteristiche

■ Ampia gamma di tensione di funzionamento: da 1,5V a 15V
■ Pin di accensione (Pin 1) per una frequenza di commutazione più elevata
■ Alta efficienza energetica del 96%
■ Facile da utilizzare Richiede solo 2 componenti passivi esterni non critici
■ Miglioramento della sostituzione diretta dello standard industriale ICL7660 e di altri dispositivi di seconda fonte

Applicazioni

■ Semplice conversione di alimentatori da +5V a ±5V
■ Moltiplicazione della tensione VOUT = ±nVIN
■ Forniture negative per sistemi e strumenti di acquisizione dei dati
■ Forniture di alimentazione RS232
■ Splitter di approvvigionamento, VOUT = ±VS/2
