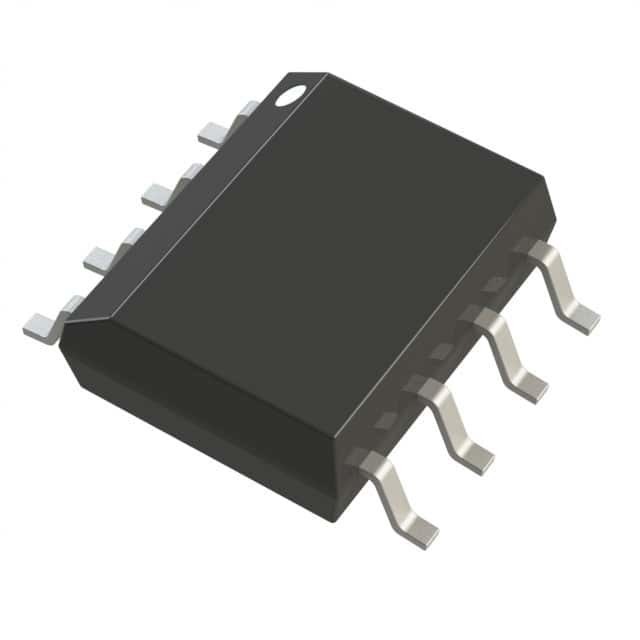

ADM660ARZ-REEL IC REG POMPA DI CARICA INV 8SOIC Analog Devices Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Numero di modello | ADM660ARZ-REEL |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Funzione | Logometrico | Configurazione di uscita | Positivo o negativo |
|---|---|---|---|
| Topologia | Pompa di carico | Tipo di uscita | Fissato |
| Numero delle uscite | 1 | Tensione - introdotta (min) | 1,5 V |
| Voltaggio - Input (Max) | 7V | Voltaggio - uscita (min/fisso) | -Vin, 2Vin |
| Voltaggio - uscita (massimo) | - | Corrente - Output | 100 mA |
| Frequenza - commutazione | 25 kHz, 120 kHz | Raddrizzatore sincrono | - No, no. |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) | Confezione del dispositivo del fornitore | 8-SOIC |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| ADM660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM660ARZ-REEL7 | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ-3.3 | IC REG BUCK BST 3.3V 400MA 8SOIC | |
| ADM660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADP1111ARZ-5 | IC REG BUCK BST 5V 400MA 8SOIC | |
| ADP1111ARZ-REEL | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADM660AR-REEL | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM660AR-REEL7 | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM8660AR | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADP1111AR-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111AR-3.3 | IC MULTI CONFIG 3.3V .2A 8SOIC | |
| ADP1111AR-5 | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP1111AR-5-REEL | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP3050AR | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP3050AR-3.3 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050AR-REEL7 | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP1111ARZ-12-REEL | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111ARZ-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP3050ARZ-5 | IC REG MULTI CONFG 5V 1A 8SOIC | |
| ADP3050ARZ-R7 | IC REG MULTI CONFG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3 | IC REG MULTI CONFG 3.3V 1A 8SOIC | |
| ADP3050ARZ-3.3-RL7 | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL7 | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP3050AR-3.3-RL7 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050ARZ-RL | IC REG MULTI CONFIG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3-RL | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP1111ARZ-5-REEL | IC REG BCK BST INV 5V 0.2A 8SOIC |
Descrizione di prodotto
Dettagli del prodotto
Descrizione generale
L'ADM660/ADM8660 è un convertitore di tensione della pompa di carica che può essere utilizzato per invertire la tensione di alimentazione d'ingresso dando VOUT = VIN o raddoppiandola (solo ADM660) dando VOUT = 2 VIN.Le tensioni di ingresso che vanno da +1,5 V a +7 V possono essere invertite in un alimentatore di uscita negativo da 1,5 V a 7 V. Questo schema di inversione è ideale per generare una rotaia negativa in sistemi di alimentazione singoli.
Caratteristiche
ADM660: Inversione o doppia tensione di alimentazione di ingressoADM8660: Inverte la tensione di alimentazione di ingresso
100 mA di corrente di uscita
Funzione di spegnimento (ADM8660)
2.2 F o 10 F condensatori
0.3 V caduta a carico di 30 mA
Fornitura da +1,5 V a +7 V
CMOS a bassa potenza: 600 A corrente quiescente
Frequenza della pompa di carica selezionabile (25 kHz/120 kHz)
Aggiornamento compatibile con pin per MAX660, MAX665, ICL7660
Disponibile nel pacchetto TSSOP a 16 lead
Applicazioni
Strumenti portatili
Computer portatili
Acquisizione remota di dati
Forniture di alimentazione per amplificatori
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Dispositivi analogici |
| Categoria di prodotto | Regulatori di commutazione in CC |
| Serie | ADM660 |
| Tipo | Pompe di carica |
| Imballaggio | Imballaggio alternativo |
| Peso unitario | 0.019048 once |
| Stile di montaggio | SMD/SMT |
| Cassa del pacchetto | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Fissato |
| Funzione | Ratiometria |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero di uscite | 1 Produzione |
| Topologia | Pompa di carica |
| Trasferimento di frequenza | 25 kHz, 120 kHz |
| corrente di uscita | 100 mA |
| Configurazione di uscita | Positivo o negativo |
| Voltaggio di uscita | - Vin, 2Vin. |
| Voltaggio-uscita-massimo | - |
| Rettificatore sincrono | - No, no. |
| tensione di ingresso-min | 1.5V |
| Voltaggio di ingresso-massimo | 7V |
| Disattivazione | Nessuna chiusura |
| Temperatura massima di funzionamento | + 85 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Voltaggio di uscita | - 1,5 V a - 7 V 5 V a 14 V |
| Corrente di approvvigionamento di esercizio | 4.5 mA |
| Voltaggio di ingresso | 1.5 V a 7 V |
| Corrente di uscita | 100 mA |
| Frequenza di cambio | 120 kHz |
| Cassa del pacchetto | SOIC-8 |
Componente funzionale compatibile
Forma, confezione, componente funzionale compatibile
| Parte del fabbricante | Descrizione | Produttore | Confronta |
| TC7660HCOA Circuiti di alimentazione |
PDSO8, SOIC-8 | Microchip Technology Inc. | ADM660ARZ-REEL contro TC7660HCOA |
| ADM660ARZ Circuiti di alimentazione |
Convertitore di tensione CMOS a condensatore commutato | Analog Devices Inc. | ADM660ARZ-REEL contro ADM660ARZ |
| TC7660HEOA Circuiti di alimentazione |
PDSO8, SOIC-8 | Microchip Technology Inc. | ADM660ARZ-REEL contro TC7660HEOA |
| ADM660AR-REEL Circuiti di alimentazione |
Convertitore di condensatore commutato, 120 kHz FREQ-MAX, PDSO8, MS-012AA, SOIC-8 | Rochester Electronics LLC | ADM660ARZ-REEL contro ADM660AR-REEL |
| ADM660AR Circuiti di alimentazione |
Convertitore di condensatore IC commutato, 120 kHz SWITCHING FREQ-MAX, PDSO8, MS-012AA, SOIC-8, regolatore o regolatore di commutazione | Analog Devices Inc. | ADM660ARZ-REEL contro ADM660AR |
| ADM660ARZ-REEL Circuiti di alimentazione |
Convertitore di tensione CMOS a condensatore commutato | Analog Devices Inc. | ADM660ARZ-REEL contro ADM660ARZ-REEL |
Descrizioni
Controllo di commutazione della pompa di carica IC positivo o negativo fisso -Vin, 2Vin 1 uscita 100mA 8-SOIC (0,154", 3,90 mm di larghezza)
Pompina di carica INV/STPUP da -1,5V a -7V/5V a 14V 100mA SOIC a 8 pin N T/R
Regulatori di tensione - Regulatori di commutazione
