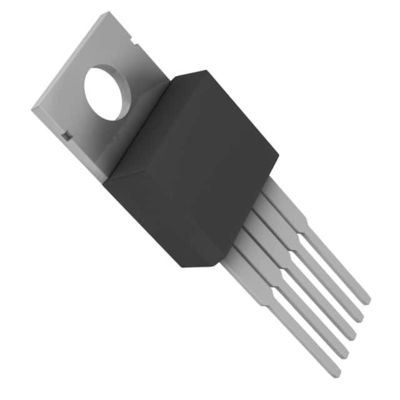

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 Diodi incorporati

  • AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 Diodes Incorporated
Marca Diodes Incorporated
Numero di modello AP1501-T5G-U
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari sacchetto antistatico e scatola di cartone
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Funzione Step-Down Configurazione di uscita Risultato positivo
Topologia Dollaro Tipo di uscita Regolabile
Numero delle uscite 1 Tensione - introdotta (min) 4.5V
Voltaggio - Input (Max) 40V Voltaggio - uscita (min/fisso) 1.23V
Voltaggio - uscita (massimo) 37V Corrente - Output 3A
Frequenza - commutazione 150kHz Raddrizzatore sincrono - No, no.
Temperatura di funzionamento -20°C ~ 85°C (TUM) Tipo di montaggio Attraverso il buco
Confezione / Cassa TO-220-5 Confezione del dispositivo del fornitore TO-220-5
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5
AP1506-50T5RL-U IC REG BUCK 5V 3A TO220-5R
AP1506-33T5L-U IC REG BUCK 3.3V 3A TO220-5
AP1501A-50T5L-U IC REG BUCK 5V 5A TO220-5
AP1501A-T5L-U IC REG BUCK ADJ 5A TO220-5
AP1512A-T5L-U IC REG BUCK ADJ 3A TO220-5
AP1501-12T5G-U IC REG BUCK 3A TO220-5
AP1501-12T5RG-U IC REG BUCK 3A TO220-5
AP1501-33T5G-U IC REG BUCK 3A TO220-5
AP1501-33T5RG-U IC REG BUCK 3A TO220-5
AP1501-50T5G-U IC REG BUCK 3A TO220-5
AP1501-50T5RG-U IC REG BUCK 3A TO220-5
AP1501A-12T5RG-U IC REG BUCK 3A TO220-5
AP1501A-33T5G-U IC REG BUCK 3A TO220-5
AP1501A-33T5RG-U IC REG BUCK 3A TO220-5
AP1501A-50T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5RG-U IC REG BUCK 3A TO220-5R
AP1501-T5RG-U IC REG BUCK 3A TO220-5
AP1506-12T5G-U IC REG BUCK 3A TO220-5
AP1506-12T5RG-U IC REG BUCK 3A TO220-5
AP1506-33T5G-U IC REG BUCK 3A TO220-5
AP1506-33T5RG-U IC REG BUCK 3A TO220-5
AP1506-50T5G-U IC REG BUCK 3A TO220-5
AP1506-50T5RG-U IC REG BUCK 3A TO220-5
AP1506-T5G-U IC REG BUCK 3A TO220-5
AP1506-T5RG-U IC REG BUCK 3A TO220-5
AP3003T-12E1 IC REG BUCK TO220-5
AP3003T-3.3E1 IC REG BUCK TO220-5
AP3003T-5.0E1 IC REG BUCK TO220-5
AP3003T-ADJE1 IC REG BUCK TO220-5
AP1501-12T5L-U IC REG BUCK 12V 3A TO220-5L
AP1501-33T5L-U IC CONV DC-DC 3A 3.3V TO220-5L
AP1501A-33T5L-U IC CONV DC-DC 5A 3.3V TO220-5L
AP1501A-12T5G-U IC REG DC-DC BUCK TO220-5
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

L'AP1501 è un convertitore DC/DC completamente integrato, con la capacità di azionare carichi 3A senza la necessità di componenti di azionamento aggiuntivi.L'AP1501 opera a una frequenza di commutazione di 150KHZ che consente l'uso di componenti filtrici di piccole dimensioniDi conseguenza, si riduce lo spazio di bordo e si abbassano i costi di BOM.

Caratteristiche

• Voltaggio di uscita: 3,3V, 5V, 12V e versione di uscita regolabile
• Varietà di tensione di uscita della versione regolabile, da 1,23V a 37V+4%
• 150KHZ + 15% di frequenza di commutazione fissa
• Controllo PWM non sincrono in modalità tensione
• Protezione da spegnimento termico e da limite di corrente
• Input del comando di spegnimento ON/OFF
• La tensione di funzionamento può raggiungere i 40 V
• Corrente di carico di uscita: 3A
• Modalità di attesa a bassa potenza
• Transistor di commutazione integrato sul chip
• Pacchi senza piombo: TO263-5L e TO220-5L ((R)
• TO263-5L e TO220-5L ((R): disponibile in “Green” Compound di stampaggio (numero Br, Sb)
• Finitura priva di piombo/conforme alla RoHS (nota 1)

Applicazioni

• Semplice regolatore ad alta efficienza
• regolatori di commutazione su scheda
• Convertitore positivo a negativo

Specificità

Attributo Valore attributivo
Produttore Diodi incorporati
Categoria di prodotto Regulatori di commutazione in CC
Serie AP1501T
Tipo Convertitore di tensione
Imballaggio Tubo
Peso unitario 0.105822 once
Stile di montaggio Attraverso il buco
Intervallo di temperatura di funzionamento - 20 ° C a + 85 ° C
Cassa del pacchetto TO-220-5
Temperatura di funzionamento -20°C ~ 85°C (TA)
Tipo di montaggio Attraverso il buco
Tipo di uscita Regolabile
Funzione Passo verso il basso
Confezione del dispositivo del fornitore TO-220-5
Numero di uscite 1 Produzione
Topologia Buck.
Trasferimento di frequenza 150 kHz
corrente di uscita 3A
Configurazione di uscita Risultato positivo
Voltaggio di uscita 1.23V
Voltaggio-uscita-massimo 37V
Rettificatore sincrono - No, no.
tensione di ingresso-min 4.5V
Voltaggio di ingresso-massimo 40 V
Disattivazione Disattivazione
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 20 C.
Voltaggio di uscita 1.23 V a 37 V
Corrente di approvvigionamento di esercizio 5 mA
Voltaggio di ingresso 4.5 V a 40 V
Voltaggio di ingresso-MAX 40 V
Corrente di uscita 3 A
Frequenza di cambio 150 kHz
Voltaggio di ingresso-MIN 4.5 V
tensione di alimentazione-min 4.5 V
Cassa del pacchetto TO-220-5
Componente funzionale compatibileForma, confezione, componente funzionale compatibile
Parte del fabbricante Descrizione Produttore Confronta
AP1501-T5L-U
Circuiti di alimentazione		 Regulatore di commutazione, in modalità tensione, 6,5A, 173kHz Frequenza di commutazione massima, bipolare, conforme ROHS, TO-220, 5 PIN Diodi incorporati AP1501-T5G-U vs AP1501-T5L-U
AP1501-T5
Circuiti di alimentazione		 6.5Un regolatore di commutazione, 173 kHz di frequenza di commutazione-MAX, PSFM5, TO-220, 5 PIN Diodi incorporati AP1501-T5G-U contro AP1501-T5
AP1501-T5L
Circuiti di alimentazione		 IC, SMPS CONTROLLER, VOLTAGE-MODE, BIPOLAR, SIP, 5PIN, PLASTIC Diodi incorporati AP1501-T5G-U contro AP1501-T5L

Descrizioni

Buck Switching Regulator IC Positivo regolabile 1.23V 1 Uscita 3A TO-220-5
Conv DC-DC 4.5V a 40V Step Down Single-Out 1.23V a 37V 3A 5-Pin ((5+Tab) TO-220 Tube
Regolatori di tensione - regolatori di commutazione DCDC Conv HV Buck 150kHz carico 3A 40V
