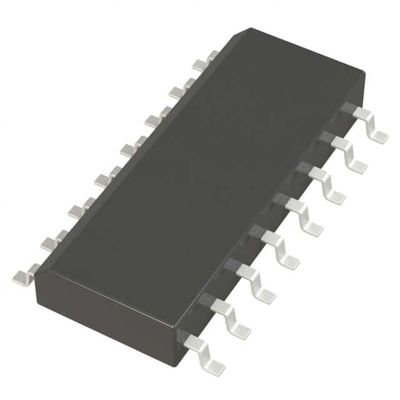

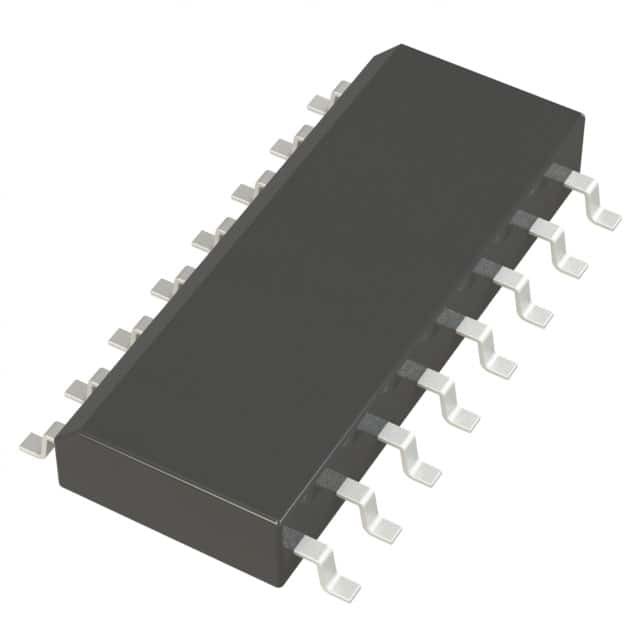

LT1425CS#PBF IC REG FLYBACK 135MA 16SOIC Analog Devices Inc.

  • LT1425CS#PBF IC REG FLYBACK 135MA 16SOIC Analog Devices Inc.
Marca Analog Devices Inc.
Numero di modello LT1425CS#PBF
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari sacchetto antistatico e scatola di cartone
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Funzione Aumenti/scendere Configurazione di uscita Positivo o negativo, isolamento capace
Topologia ritorno del raggio catodico Tipo di uscita -
Numero delle uscite 1 Tensione - introdotta (min) 2.8V
Voltaggio - Input (Max) 20V Voltaggio - uscita (min/fisso) -
Voltaggio - uscita (massimo) - Corrente - Output 135mA (commutatore)
Frequenza - commutazione 285kHz Raddrizzatore sincrono - No, no.
Temperatura di funzionamento 0°C ~ 100°C (TJ) Tipo di montaggio Montaggio superficiale
Confezione / Cassa 16-SOIC (0,154", larghezza di 3.90mm) Confezione del dispositivo del fornitore 16-SO
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
LT1425CS#PBF IC REG FLYBACK 135MA 16SOIC
LT1777IS#PBF IC REG BUCK ADJ 550MA 16SOIC
LT1425IS#PBF IC REG FLYBACK 135MA 16SOIC
LT1376HVCS#PBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LT1534IS-1#PBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1425IS#TRPBF IC REG FLYBACK 135MA 16SOIC
LT1376HVIS#PBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LT1534IS#PBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1534CS-1#PBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1777IS#TRPBF IC REG BUCK ADJ 550MA 16SOIC
LT1777CS#PBF IC REG BUCK ADJ 550MA 16SOIC
LT1533CS#PBF IC REG PUSH-PULL ADJ 1A 16SOIC
LT1534CS#PBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1533IS#PBF IC REG PUSH-PULL ADJ 1A 16SOIC
LT1777CS#TRPBF IC REG BUCK ADJ 550MA 16SOIC
LT1533CS#TRPBF IC REG PUSH-PULL ADJ 1A 16SOIC
LT1425CS#TRPBF IC REG FLYBACK 135MA 16SOIC
LT1376CS#TRPBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LT1534CS-1#TRPBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1534CS#TRPBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1376HVCS#TRPBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LT1376IS#TRPBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LT1534IS#TRPBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1376HVIS#TRPBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LT1534IS-1#TRPBF IC REG MULTI CONFG ADJ 2A 16SOIC
LT1376CS#PBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LT1533IS#TRPBF IC REG PUSH-PULL ADJ 1A 16SOIC
LT1376IS#PBF IC REG BCK SEPIC ADJ 1.5A 16SOIC
LTC1574CS-5#PBF IC REG BCK 5V 340MA/600MA 16SOIC
LTC1574CS#TRPBF IC REG BUCK ADJ 16SOIC
LTC1574CS-5#TRPBF IC REG BCK 5V 340MA/600MA 16SOIC
LTC1574CS-3.3#TRPBF IC REG BUCK 3.3V 16SOIC
LT1572CS#PBF IC REG MULTI CONFG ADJ 16SOIC
LT1572CS#TRPBF IC REG MULTI CONFG ADJ 16SOIC
LTC939CS#TRPBF IC REG CTLR HIGH POWER 16SOIC
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione

Il LT ®1425 è un regolatore monolitico di commutazione ad alta potenza specificamente progettato per la topologia flyback isolata.il circuito integrato rileva la tensione di uscita isolata direttamente dalla forma d'onda di ritorno del lato primarioUn interruttore ad alta corrente e ad alta efficienza è incluso nella matrice insieme a tutti i circuiti di oscillatore, controllo e protezione.

Caratteristiche

■ Non è richiesto alcun trasformatore o ottoisolatore
■ ±5% di tensione di uscita precisa senza aggiustamenti dell'utente (vedi circuito di seguito)
■ tensione di uscita programmabile
■ Regolazione mantenuta in modalità discontinua (carico leggero)
■ Compensazione facoltativa del carico
■ Frequenza di funzionamento: 285 kHz
■ Facile sincronizzazione con l'orologio esterno
■ Disponibile nel pacchetto narrow SO da 16 pin

Applicazioni

■ Regulatori di commutazione flyback isolati
■ Ethernet Convertitori isolati da 5V a 9V
■ Strumenti medici
■ Forniture di telecomunicazioni isolate

Specificità

Attributo Valore attributivo
Produttore Dispositivi analogici / tecnologia lineare
Categoria di prodotto Chip di circuito integrato
Serie -
Imballaggio Imballaggio alternativo per tubi
Cassa del pacchetto 16-SOIC (0,154", 3,90 mm di larghezza)
Temperatura di funzionamento 0°C ~ 100°C (TJ)
Tipo di montaggio Montaggio superficiale
Tipo di uscita -
Funzione Step-Up/Step-Down
Confezione del dispositivo del fornitore 16-SOIC
Numero di uscite 1 Produzione
Topologia Volto indietro
Trasferimento di frequenza 285 kHz
corrente di uscita 135 mA (interruttore)
Configurazione di uscita Positivo o negativo, l'isolamento è possibile
Voltaggio di uscita -
Voltaggio-uscita-massimo -
Rettificatore sincrono - No, no.
tensione di ingresso-min 2.8V
Voltaggio di ingresso-massimo 20V

Descrizioni

Flyback Switching Regulator IC Positivo o negativo, Isolazione Capace 1 Output 135mA (Switch) 16-SOIC (0,154", 3,90mm di larghezza)
LT1425 - Regulatori di commutazione flyback isolati
