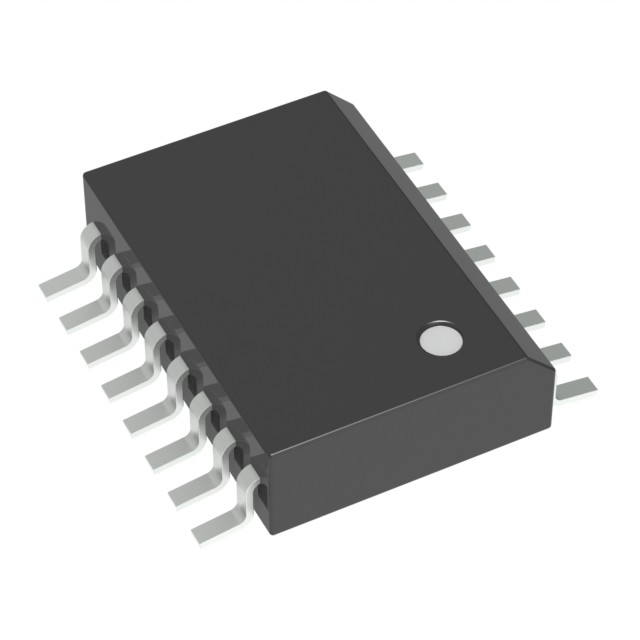

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC onsemi

I regolatori della serie LM2574 sono circuiti integrati monolitici idealmente adatti per una progettazione facile e comoda di un regolatore di commutazione step-down (convertitore buck).Tutti i circuiti di questa serie sono in grado di guidare un 0.5 Un carico con ottima regolazione della linea e del carico.

Questi dispositivi sono disponibili in tensioni di uscita fisse di 3,3 V, 5,0 V, 12 V, 15 V e in una versione di uscita regolabile.
Questi regolatori sono stati progettati per ridurre al minimo il numero di componenti esterni per semplificare la progettazione dell'alimentazione.Le serie standard di induttori ottimizzati per l'uso con il LM2574 sono offerti da diversi produttori di induttori diversi.

Caratteristiche

• 3,3 V, 5,0 V, 12 V, 15 V e uscite regolabili
• Varietà di tensione di uscita di versione regolabile, da 1,23 a 37 V ± 4% massimo nelle condizioni di linea e di carico
• Corrente di uscita di 0,5 A garantita
• Ampia gamma di tensione di ingresso: da 4,75 a 40 V
• Richiede solo 4 componenti esterni
• Oscillatore interno a frequenza fissa di 52 kHz
• Capacità di spegnimento TTL, modalità di attesa a bassa potenza
• Alta efficienza
• Utilizza induttori standard facilmente reperibili
• Disattivazione termica e protezione dei limiti di corrente
• Prefisso NCV per applicazioni automobilistiche e altre applicazioni che richiedono modifiche di sito e di controllo
• Sono disponibili pacchetti Pb-Free*

Applicazioni

• regolatori step-down (Buck) semplici e ad alta efficienza
• Pre-regolatore efficiente per regolatori lineari
• Regulatori di commutazione su scheda
• Convertitori positivi a negativi (Buck-Boost)
• Convertitori Step-Up negativi
• Fornitore di energia per caricabatterie
