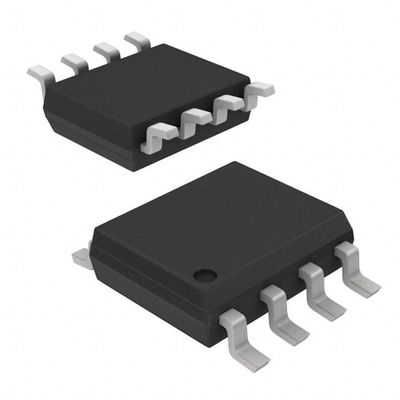

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Diodi Incorporati

Descrizione

La serie AP1509 è un circuito integrato monolitico progettato per un convertitore DC/DC step down, e possiede la capacità di guidare un carico 2A senza ulteriore transistor.La funzione di spegnimento esterno può essere controllato da livello logico e poi entrare in modalità standby. La compensazione interna rende il controllo del feedback dotato di una buona regolazione della linea e del carico senza progettazione esterna.l'arresto termico è quello di prevenire danni al funzionamento a temperatura superioreSe si verifica una funzione di limite di corrente e la frequenza VFB è inferiore a 0,5 V, la frequenza di commutazione sarà ridotta.La serie AP1509 funziona a una frequenza di commutazione di 150KHz, consentendo così componenti filtrici di dimensioni più piccole di quanto sarebbe necessario con regolatori di commutazione a bassa frequenzaAltre caratteristiche includono una tolleranza garantita del +4% sulla tensione di uscita in condizioni di tensione di ingresso e carico di uscita specificate e del +15% sulla frequenza dell'oscillatore.La versione in uscita comprendeva 3.3V, 5V, 12V e di tipo regolabile.

Caratteristiche

• Voltaggio di uscita: 3,3V, 5V, 12V e versione di uscita regolabile
• Varietà di tensione di uscita di versione regolabile, da 1,23V a 18V+4%
• 150KHz + 15% Frequenza di commutazione fissa
• Controllo PWM non sincrono in modalità tensione
• Protezione contro lo spegnimento termico e contro i limiti di corrente
• Input di controllo di spegnimento ON/OFF
• La tensione di funzionamento può essere fino a 22 V
• Corrente di carico di uscita: 2A
• pacchetti SOP-8L
• Modalità di attesa a bassa potenza
• Transistor di commutazione integrato sul chip
• SOP-8L: Disponibile in composto di stampaggio “Green” (numero Br, Sb)
• Finitura priva di piombo/ conformità RoHS (nota 1)

Applicazioni

• Semplice regolatore ad alta efficienza
• Regulatori di commutazione su scheda
• Convertitore positivo a negativo
