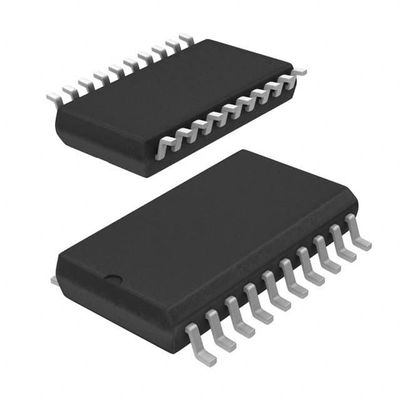

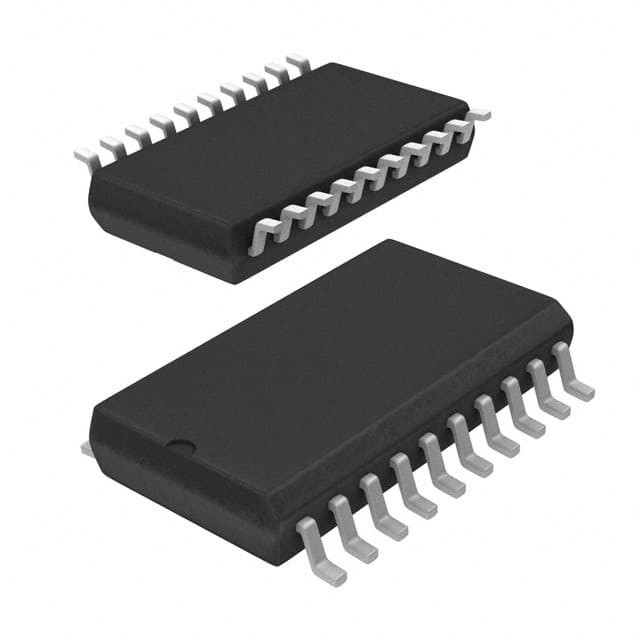

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STMicroelettronica

Descrizione

L'L4973 è un regolatore monolitico di commutazione di potenza che fornisce 3,5 A a tensioni fisse di 3,3 V o 5,1 V e utilizza una semplice uscita di divisore esterno a tensione regolabile fino a 50 V.Realizzato in tecnologia mista BCD, il dispositivo utilizza un transistor D-MOS a potenza interna (con un tipico RDS ((on) di 0,15Ω) per ottenere un'efficienza molto elevata e tempi di commutazione molto veloci.Sono raggiungibili frequenze di commutazione fino a 300 KHz (deve essere osservata la massima dissipazione di potenza dei pacchetti).

Caratteristiche

■ fino a 3,5 A di conversione step down
■ tensione d'ingresso di funzionamento da 8 a 55 V
■ 3.3V e 5.1V (± 1%) di uscita fissa e uscite regolabili da:
️ da 0,5V a 50V (tipo 3.3)
¥ da 5,1 a 50 V (tipo 5,1)
■ Frequenza regolabile fino a 300 kHz
■ alimentazione in avanti della tensione
■ Funzionamento di corrente a carico zero (min 1mA)
■ Limitazione della corrente interna (impulso per impulso e modalità HICCUP)
■ Presa di 5,1 V (1,5%) di tensione di riferimento disponibile esternamente
■ funzione di sincronizzazione input/output
■ Inibire il consumo di corrente zero (100mA tipicamente a VCC = 24V)
■ Protezione contro la disconnessione del feedback
■ spegnimento termico
■ Protezione della tensione di uscita
■ Funzione di avvio morbido
