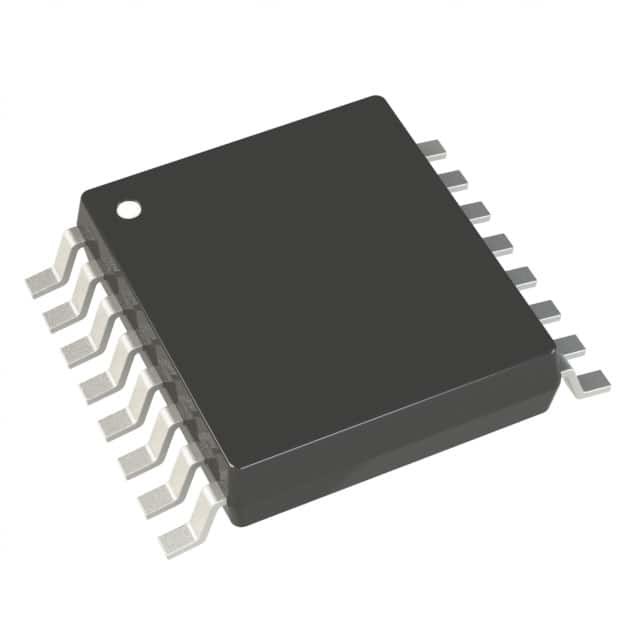

LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP Analog Devices Inc.

Descrizione

L'LTC®3413 è un convertitore DC/DC sincrono monolitico ad alta efficienza che utilizza un'architettura in modalità corrente a frequenza costante.5V e fornisce una tensione di uscita regolata pari a (0.5) VREF durante l'approvvigionamento o l'abbassamento fino a 3A di corrente di uscita.Un divisore di tensione interno riduce il numero di componenti ed elimina la necessità di resistenze esterne dividendo la tensione di riferimento a metàL'interruttore interno di alimentazione sincrona con resistenza di accensione di 85 mΩ aumenta l'efficienza e elimina la necessità di un diodo Schottky esterno.Le frequenze di commutazione fino a 2 MHz sono impostate da una resistenza esterna.

Caratteristiche

■ Alta efficienza: fino al 90%
■ Corrente di uscita ±3A
■ Limite di corrente di uscita di sorgente e di pozzo simmetrica
■ Basso RDS (ON) Interno: 85mΩ
■ Non è necessario un diodo Schottky
■ Intervallo di tensione di ingresso da 2,25V a 5,5V
■ VOUT = VREF/2
■ accuratezza della tensione di uscita ± 1%
■ Frequenza di commutazione programmabile: fino a 2MHz
■ Controllo della tensione di uscita
■ Protezione da sovratemperature
■ Disponibile nel pacchetto TSSOP a 16 piombo

Applicazioni

■ Termination del bus: memoria DDR e QDRTM, SSTL, HSTL, - Sì, signore.
■ Calcolatori portatili
■ Sistemi energetici distribuiti
