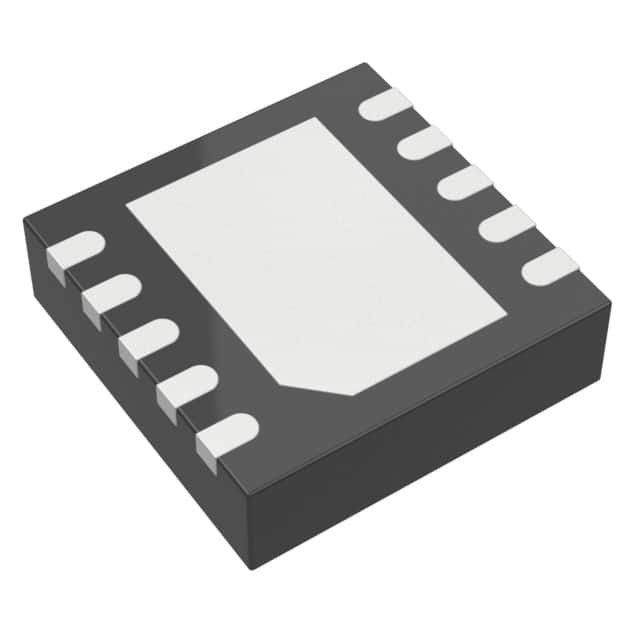

ADP5302ACPZ-1-R7 IC REG BUCK PROG 10LFCSP Analog Devices Inc

Descrizione generale

L'ADP5042 combina un regolatore di buck ad alte prestazioni e due regolatori a basso dropout (LDO) in un piccolo LFCSP a 20 conducenti per soddisfare i requisiti di prestazioni e di spazio della scheda.
L'alta frequenza di commutazione del regolatore buck consente l'uso di piccoli componenti esterni multistrato e riduce al minimo lo spazio della scheda.

Caratteristiche

Intervallo di tensione di ingresso: da 2,3 V a 5,5 V
Un regolatore da 0,8 A buck
Due LDO da 300 mA
Pacco LFCSP da 20 piombo, 4 mm × 4 mm
Accuratezza iniziale del regolatore: ±1%
Protezione da sovraccarico e protezione termica
Inizio morbido
Blocco sotto tensione
Ripristino del processore a scarico aperto con monitoraggio delle soglie
Accuratezza di soglia ±1,5% per l'intero intervallo temperato
L'unità di comando deve essere in grado di accendere l'unità di comando.
Doppio cane da guardia per i sistemi sicuri
Controlli di Watchdog 1 resettati
Guardia 2 controlli reset e regolatori ciclo di alimentazione
Specificativi chiave di buck
Topologia del modo corrente per un'eccellente risposta transitoria
Frequenza operativa di 3 MHz
Usa piccoli induttori e condensatori a più strati
Pin di modalità seleziona le modalità PWM forzate o PFM/PSM automatiche
Modalità di abbandono a basso tasso del 100% del ciclo di esercizio
Specifiche chiave delle ODL
VIN basso da 1,7 V a 5,5 V
Stabile con condensatori di uscita in ceramica da 1 μF
PSRR elevato, 60 dB PSRR fino a 1 kHz/10 kHz
Basso rumore di uscita
110 μV rms rumore di uscita tipico a VOUT = 2,8 V
Tensione di scarico bassa: 150 mV a carico di 300 mA
Intervallo di temperatura di giunzione da -40°C a +125°C
