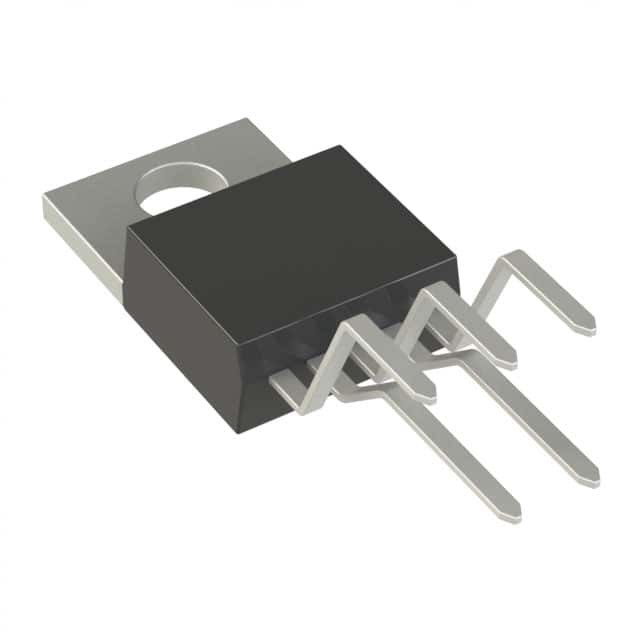

LT1071CT#PBF IC REG MULTI CONFG ADJ TO220-5 Analog Devices Inc.

Descrizione

I LT ®1070/LT1071 sono regolatori monolitici di commutazione ad alta potenza.Corrente elevata, l'interruttore ad alta efficienza è incluso sul dado insieme a tutti gli oscillatori, circuiti di controllo e protezione.L'integrazione di tutte le funzioni consente al LT1070/LT1071 di essere integrato in un pacchetto di alimentazione standard a 5 pin T0-220Questo lo rende estremamente facile da usare e fornisce un funzionamento "a prova di rottura" simile a quello ottenuto con i regolatori lineari a 3 pin.

Caratteristiche

■ Ampia gamma di tensione di ingresso: da 3V a 60V
■ Corrente quiescente bassa: 6mA
■ Interno interruttore 5A (2.5A per LT1071)
■ Sono necessarie pochissime parti esterne
■ Autoprotezione contro i sovraccarichi
■ funziona in quasi tutte le topologie di commutazione
■ La modalità di spegnimento consuma solo 50 μA di corrente di alimentazione
■ La modalità regolata da flyback ha uscite completamente fluttuanti
■ Viene fornito nel pacchetto TO-220 standard a 5 pin
■ Può essere sincronizzato esternamente (Fabbrica di consulenza)

Applicazioni

■ Fornitura logica 5V a 10A
■ 5V Logic a ±15V Op Amp
■ Convertitore off-line fino a 200 W
■ Upconverter per batterie
■ Invertitore di potenza (+ a ) o ( a +)
■ Multiple outputs completamente fluttuanti
■ Per le applicazioni a bassa corrente, cfr. LT1072.
