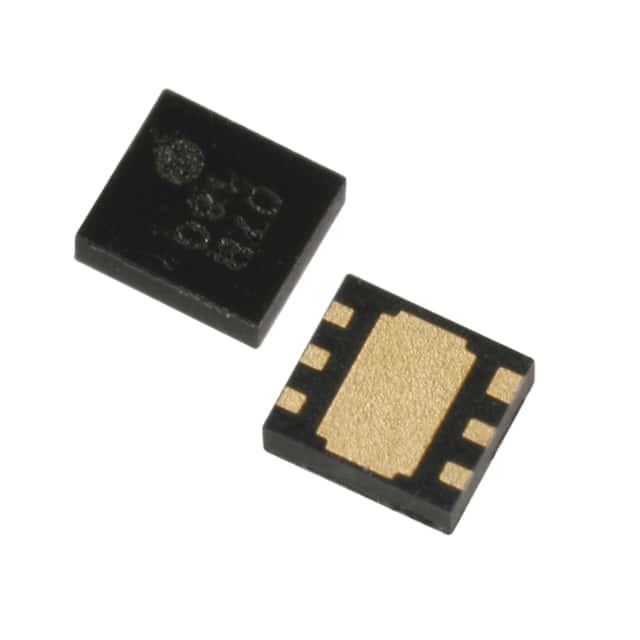

XC9236D08CER-G IC REG BUCK ADJ 600MA 6USPC Torex Semiconductor Ltd

Descrizione generale

La serie XC9206/XC9207/XC9208 è un gruppo di convertitori DC/DC con un transistor driver a canale P da 0,4Ω integrato, offerto in un pacchetto SOT-25.I circuiti integrati sono progettati per fornire elevate efficienze e un'alimentazione stabile con una corrente di uscita di 500mA utilizzando solo una bobina, un diodo e due condensatori in ceramica collegati esternamente.
La tensione minima di funzionamento dell'XC9206/9207 è di 1,8 V e di 2,0 V per l'XC9208.Frequenza di oscillazione selezionabile da 300 kHz, 600 kHz e 1,2 MHz in modo da poter selezionare la frequenza più adatta alla vostra applicazione particolare.controllo automatico della commutazione PWM/PFM (serie XC9207) e controllo manuale della commutazione PWM/PFM (serie XC9208)La serie fornisce una risposta transiente rapida, una bassa ondulazione e un'elevata efficienza su tutta la gamma di carichi (da carichi leggeri a condizioni di corrente di uscita elevate).Le funzioni di controllo del soft start e della corrente sono ottimizzate internamenteDurante la fase di stand-by, tutti i circuiti vengono spenti per ridurre il consumo di corrente a 1,0 μA o meno.il transistor del driver del canale P interno viene spento quando la tensione di ingresso diventa 1.4V o inferiore.

■ FUNZIONALITÀ

P-ch driver Tr. incorporato: resistenza ON 0,4Ω
Intervallo di tensione di uscita: 0,9V ~ 4,0V (incrimenti di 100 mV) Precisione di tensione di uscita fissa ± 2%
Frequenza di oscillazione: 300 kHz, 600 kHz, 1,2 MHz Frequenza di oscillazione fissa Precisione ±15%
Funzione di stand-by: Istb = 1μA (MAX.)
Limitatore di corrente incorporato: 600mA
Intervallo di tensione di ingresso: 1,8 V ~ 6,0 V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
Corrente di uscita: 500mA
Ratio massimo di imposta: 100%
Controllo di commutazione PWM/PFM (XC9207 / XC9208)
Condensatore in ceramica compatibile
Circuito di avviamento morbido integrato
Piccolo pacchetto: SOT-25

■ Applicazioni

● Telefoni cellulari
(PDC, GSM, CDMA, IMT2000 ecc.)
● PDA, modem di comunicazione portatili
● Giochi portatili
● Fotocamere, fotocamere digitali
● Telefoni senza fili
● Calcolatori per quaderni
