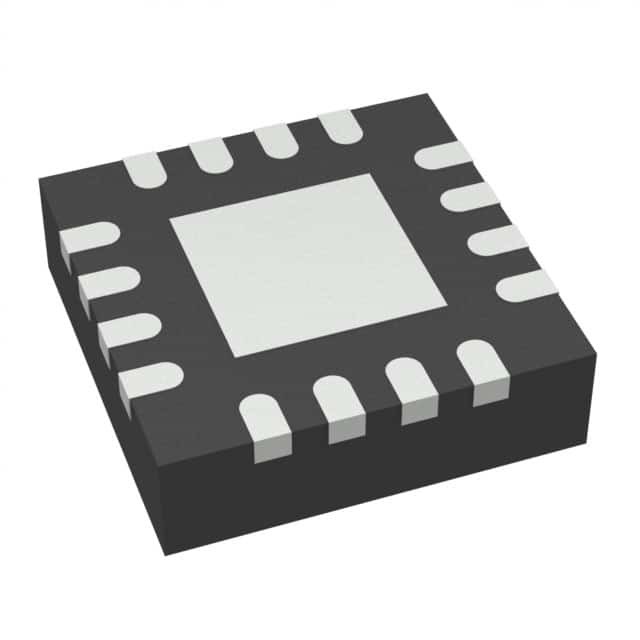

TPS55340RTER IC REG BOOST ADJ 5,25A 16WQFN Texas Instruments

TPS55340RTER Descrizione

Il TPS55340RTER è un regolatore DC/DC integrato 5A a larga portata di ingresso in un pacchetto WQFN a 16 pin. Si tratta di un regolatore monolitico, non sincrono e di commutazione con 5A integrato,Interruttore di alimentazione 40VIl dispositivo può essere configurato in diverse topologie standard di commutazione-regolatore, tra cui boost, SEPIC e flyback isolato.Il dispositivo ha un ampio intervallo di tensione di ingresso per supportare le applicazioni con tensione di ingresso da batterie multicellulari o regolate 3.3V, 5V, 12V e 24V. Regola la tensione di uscita con il controllo PWM (modulazione della larghezza dell'impulso) in modalità corrente e ha un oscillatore interno.La frequenza di commutazione del PWM è impostata da una resistenza esterna o sincronizzandola con un segnale di orologio esternoDispone di una funzione programmabile di avvio morbido per limitare la corrente di ingresso durante l'avvio e ha altre caratteristiche di protezione integrate, tra cui limite di sovraccarico ciclo per ciclo e spegnimento termico.E'usato nella porta del fulmine., distribuzione di corrente USB tipo-C e collegamento di corrente.

Caratteristiche del TPS55340RTER

Frequenza regolabile da 100KHz a 1,2MHz
Tensione di riferimento ±0,7%
Salto d'impulso per una maggiore efficienza a carichi leggeri
Intervallo di temperatura di esercizio da -40°C a 150°C
Intervallo di alimentazione di ingresso da 2,9 a 32 V
Corrente in sospensione di funzionamento è di 0,5 mA
2.7μA corrente di alimentazione di spegnimento
Controllo PWM in modalità corrente a frequenza fissa
Capacità di sincronizzazione con l'orologio esterno, orario regolabile di avvio morbido

TPS55340RTER Applicazioni

Industria
Gestione dell'energia
Elettronica di consumo
