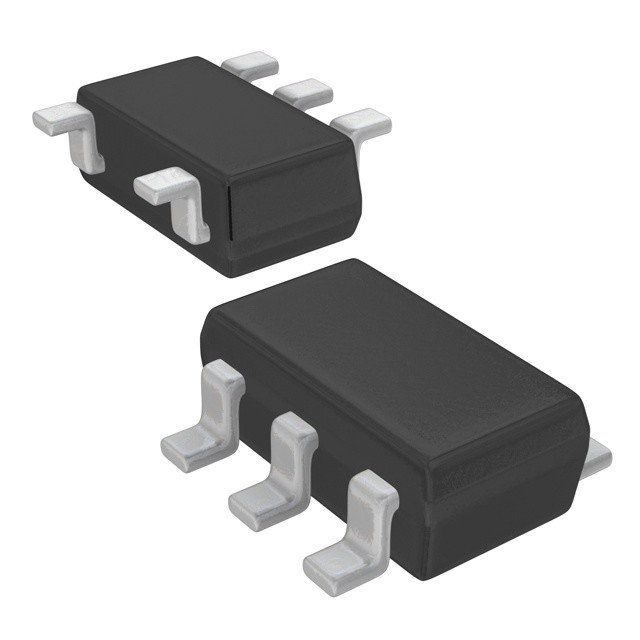

XC9140A501MR-G IC REG BOOST 5V 295MA SOT25 Torex Semiconductor Ltd

■ DESCRIPZIONE GENERALE

La serie XC9106/07 è costituita da circuiti integrati di controllo DC/DC con una tensione di riferimento applicata esternamente (Vref).La serie consente di controllare facilmente la tensione di uscita esternamente ed è adatta alle applicazioni software che devono variare la tensione, come l'alimentazione LCD per PDA.
L'output sarà stabile indipendentemente da quali condensatori di carico siano utilizzati, ma se viene utilizzato un condensatore a basso ESR, sarà richiesto un RSENSE di circa 0,1Ω e sarà raggiunta una compensazione di fase.Questo rende l'uso di condensatori in ceramica molto più facile, e consente una minore ondulazione di uscita e un ridotto fabbisogno di superficie per PCB.

■ FUNZIONALITÀ

Voltaggio di ingresso: 0,9V ~ 10V
Potenza
Intervallo di tensione di alimentazione: da 1,8V a 10,0V e superiore a Vref+0,7V
Intervallo di ingresso VREF: 0,8V-2,5V (± 2,0%)
Voltaggio di uscita: Vref x rapporto della resistenza esterna a divisione
VOUT=Vref x (RFB1+RFB2)/RFB2
Frequenza di oscillazione: 300 kHz, 100 kHz (± 15%)
Corrente di uscita: superiore a 30 mA
(VIN=3,3V, VOUT=20V,
quando i componenti esterni sono
utilizzato come nei circuiti seguenti.)
Controlli: PWM (XC9106)
: commutazione automatica PWM/PFM (XC9107)
Alta efficienza: 85% (TYP.)
Corrente di stand-by: ISTB = 1,0μA (MAX.)
Condensatori di carico: Condensatori a bassa RSE compatibili
Tensione di riferimento applicata esternamente (Vref)
Pacchetti: SOT-25, USP-6B

■ Applicazioni

● Fornitore di alimentazione per LCD
● PDA
● Cellulari
● Calcolatori palmate
● Sistemi audio portatili
● Vari alimentatori multifunzione
