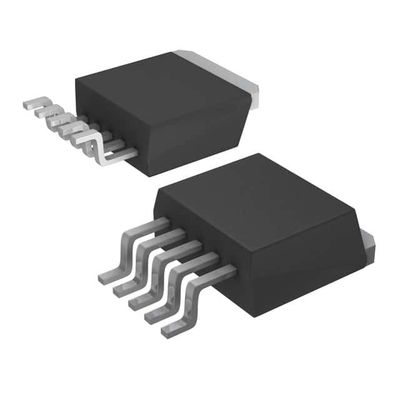

AP1506-50K5G-13 IC REG BUCK 5V 3A TO263-5 Diodi incorporati

  • AP1506-50K5G-13 IC REG BUCK 5V 3A TO263-5 Diodes Incorporated
Marca Diodes Incorporated
Numero di modello AP1506-50K5G-13
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari sacchetto antistatico e scatola di cartone
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Funzione Step-Down Configurazione di uscita Risultato positivo
Topologia Dollaro Tipo di uscita Fissato
Numero delle uscite 1 Tensione - introdotta (min) 4.5V
Voltaggio - Input (Max) 22V Voltaggio - uscita (min/fisso) 5V
Voltaggio - uscita (massimo) - Corrente - Output 3A
Frequenza - commutazione 150kHz Raddrizzatore sincrono - No, no.
Temperatura di funzionamento -20°C ~ 85°C (TUM) Tipo di montaggio Montaggio superficiale
Confezione / Cassa TO-263-6, ² Pak (5 cavi + linguette) di D, TO-263BA Confezione del dispositivo del fornitore TO-263-5
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
AP1506-50K5G-13 IC REG BUCK 5V 3A TO263-5
AP1501-K5G-13 IC REG BUCK ADJ 3A TO263-5
AP1501A-12K5L-13 IC REG BUCK 12V 5A TO263-5
AP1501-12K5G-13 IC REG BUCK 12V 3A TO263-5
AP1501A-K5G-13 IC REG BUCK ADJ 5A TO263-5
AP1512A-33K5L-U IC REG BUCK 3.3V 3A TO263-5
AP1501A-12K5G-13 IC REG BUCK 12V 5A TO263-5
AP1501-50K5G-13 IC REG BUCK 5V 3A TO263-5
AP1501-33K5G-13 IC REG BUCK 3.3V 3A TO263-5
AP1501A-50K5G-13 IC REG BUCK 5V 5A TO263-5
AP1512-12K5L-13 IC REG BUCK 12V 2A TO263-5
AP1512-12K5L-U IC REG BUCK 12V 2A TO263-5
AP1506-33K5L-13 IC REG BUCK 3.3V 3A TO263-5
AP1501-12K5L-13 IC REG BUCK 12V 3A TO263-5
AP1501-33K5L-13 IC REG BUCK 3.3V 3A TO263-5
AP1501-50K5L-13 IC REG BUCK 5V 3A TO263-5L
AP1501A-50K5L-13 IC REG BUCK 5V 5A TO263-5
AP1501A-K5L-13 IC REG BUCK ADJ 5A TO263-5
AP1501-K5L-13 IC REG BUCK ADJ 3A TO263-5L
AP1506-50K5L-13 IC REG BUCK 5V 3A TO263-5L
AP1506-K5L-13 IC REG BUCK ADJ 3A TO263-5L
AP1512-33K5L-13 IC REG BUCK 3.3V 2A TO263-5
AP1512A-12K5L-13 IC REG BUCK 12V 3A TO263-5
AP1512A-K5L-13 IC REG BUCK ADJ 3A TO263-5
AP1512-K5L-13 IC REG BUCK ADJ 2A TO263-5
AP1512-33K5L-U IC REG BUCK 3.3V 2A TO263-5
AP1512-50K5L-U IC REG BUCK 5V 2A TO263-5
AP1512A-12K5L-U IC REG BUCK 12V 3A TO263-5
AP1512A-50K5L-U IC REG BUCK 5V 3A TO263-5
AP1512A-K5L-U IC REG BUCK ADJ 3A TO263-5
AP1512-K5L-U IC REG BUCK ADJ 2A TO263-5
AP1506-12K5G-13 IC REG BUCK 12V 3A TO263-5
AP3003S-3.3TRE1 IC REG BUCK 3.3V 3A TO263-5
AP3003S-5.0TRE1 IC REG BUCK 5V 3A TO263-5
AP3003S-ADJTRE1 IC REG BUCK ADJ 3A TO263-5
AP3003S-12TRE1 IC REG BUCK 12V 3A TO263-5
AP3003S-ADJTRG1 IC REG BUCK ADJ 3A TO263-5
AP1506-33K5G-13 IC REG BUCK 3.3V 3A TO263-5
AP1512-12K5G-13 IC REG BUCK 2A TO263-5
AP1512-33K5G-13 IC REG BUCK 2A TO263-5
AP1512-50K5G-13 IC REG BUCK 2A TO263-5
AP1512A-12K5G-13 IC REG BUCK 2A TO263-5
AP1512A-33K5G-13 IC REG BUCK 2A TO263-5
AP1512A-50K5G-13 IC REG BUCK 2A TO263-5
AP1512A-K5G-13 IC REG BUCK 2A TO263-5
AP1512-K5G-13 IC REG BUCK 2A TO263-5
AP1501-12K5G-U IC REG BUCK 3A TO263-5
AP1501-33K5G-U IC REG BUCK 3A TO263-5
AP1501-50K5G-U IC REG BUCK 3A TO263-5
AP1501A-12K5G-U IC REG BUCK 3A TO263-5
AP1501A-33K5G-U IC REG BUCK 3A TO263-5
AP1501A-50K5G-U IC REG BUCK 3A TO263-5
AP1501A-K5G-U IC REG BUCK 3A TO263-5
AP1501-K5G-U IC REG BUCK 3A TO263-5
AP1506-K5G-13 IC REG BUCK ADJ 3A TO263-5
AP1501A-33K5G-13 IC REG BUCK 3.3V 5A TO263-5
AP1512A-50K5L-13 IC REG BUCK 5V 3A TO263-5
AP1512-50K5L-13 IC REG BUCK 5V 2A TO263-5
AP1506-12K5L-13 IC REG BUCK 12V 3A TO263-5
AP1501A-33K5L-13 IC REG BUCK 3.3V 5A TO263-5
AP1512A-33K5L-13 IC REG BUCK 3.3V 3A TO263-5
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione

La serie AP1506 è un circuito integrato monolitico progettato per un convertitore DC/DC step down, e possiede la capacità di guidare un carico 3A senza transistor esterno.lo spazio della tavola può essere risparmiato facilmenteLa funzione di spegnimento esterno può essere controllata dal livello logico e quindi entrare in modalità standby.La compensazione interna rende il controllo del feedback avere una buona regolazione della linea e del carico senza progettazione esternaPer quanto riguarda la funzione protetta, lo spegnimento termico è per evitare che il funzionamento a temperatura superiore si danneggi, e il limite di corrente è per evitare il funzionamento a corrente superiore dello interruttore di uscita.

Caratteristiche

• Voltaggio di uscita: 3,3V, 5V, 12V e versione di uscita regolabile
• Varietà di tensione di uscita di versione regolabile, da 1,23V a 18V+4%
• 150KHz + 15% Frequenza di commutazione fissa
• Controllo PWM non sincrono in modalità tensione
• Protezione contro lo spegnimento termico e contro i limiti di corrente
• Input di controllo di spegnimento ON/OFF
• La tensione di funzionamento può essere fino a 22 V
• Corrente di carico di uscita: 3A
• Pacchi senza piombo: TO263-5L e TO220-5L ((R)
• TO263-5L e TO220-5L ((R): disponibile in “Green”
Compound di stampaggio (non Br, Sb)
• Modalità di attesa a bassa potenza
• Transistor di commutazione integrato sul chip
• Finitura priva di piombo/conforme alla RoHS (nota 1)

Applicazioni

• Semplice regolatore ad alta efficienza
• Regulatori di commutazione su scheda
• Convertitore positivo a negativo

Specificità

Attributo Valore attributivo
Produttore Diodi incorporati
Categoria di prodotto Regulatori di commutazione in CC
Serie -
Imballaggio Imballaggio alternativo
Cassa del pacchetto TO-263-6, D2Pak (5 piombo + scheda), TO-263BA
Temperatura di funzionamento -20°C ~ 85°C (TA)
Tipo di montaggio Montaggio superficiale
Tipo di uscita Fissato
Funzione Passo verso il basso
Confezione del dispositivo del fornitore TO-263-5
Numero di uscite 1 Produzione
Topologia Buck.
Trasferimento di frequenza 150 kHz
corrente di uscita 3A
Configurazione di uscita Risultato positivo
Voltaggio di uscita 5V
Voltaggio-uscita-massimo -
Rettificatore sincrono - No, no.
tensione di ingresso-min 4.5V
Voltaggio di ingresso-massimo 22V

Descrizioni

Buck Switching Regulator IC positivo fisso 5V 1 uscita 3A TO-263-6, D?Pak (5 lead + tab), TO-263BA
Conv DC-DC da 4,5V a 22V Step Down Single-Out 5V 3A 6-Pin ((5+Tab) TO-263 T/R
