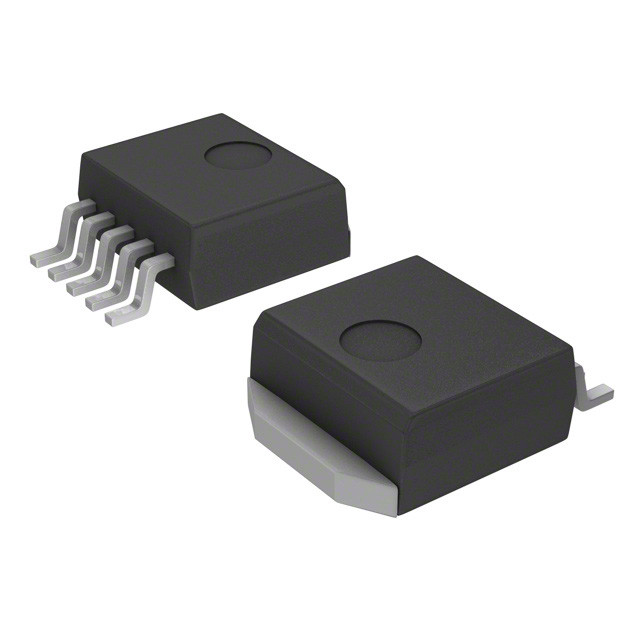

MC33166D2TG IC REG BUCK BST ADJ 3.3A D2PAK-5 su semi

Le serie MC34166, MC33166 sono regolatori di commutazione di potenza a frequenza fissa ad alte prestazioni che contengono le funzioni primarie richieste per i convertitori di corrente continua a corrente continua. This series was specifically designed to be incorporated in step−down and voltage−inverting configurations with a minimum number of external components and can also be used cost effectively in step−up applications.

Questi dispositivi sono costituiti da un punto di riferimento a temperatura interna compensata, un oscillatore a frequenza fissa con componenti di sincronizzazione on-chip, un modulatore di larghezza di impulso a chiusura per la misurazione di un singolo impulso,amplificatore ad errore di guadagno elevato, e un interruttore di uscita ad alta corrente.
Le caratteristiche protettive sono la limitazione della corrente ciclo per ciclo, il blocco di sottovoltaggio e lo spegnimento termico.

Caratteristiche

• Corrente di interruttore di uscita superiore a 3,0 A
• Oscillatore a frequenza fissa (72 kHz) con sincronizzazione on-chip
• Fornisce uscita da 5,05 V senza divisore di resistenza esterno
• Precisione 2% di riferimento
• Ciclo di attività di uscita da 0% a 95%
• Limitazione della corrente ciclo per ciclo
• Blocco sotto tensione con isteresi
• Disattivazione termica interna
• funzionamento da 7,5 a 40 V
• Modalità di attesa riduce la corrente di alimentazione a 36 μA
• Economico pacchetto TO-220 con due forme di piombo opzionali
• Disponibile anche nel pacchetto Surface Mount D2PAK
• Livello di sensibilità all'umidità (MSL) uguale a 1
• Sono disponibili pacchetti privi di Pb
