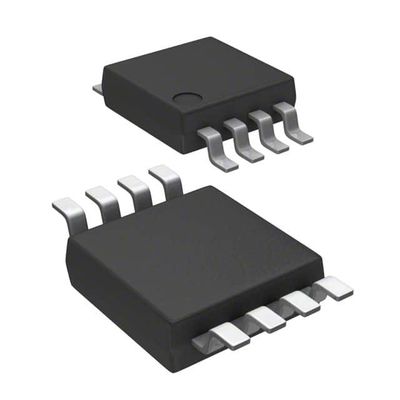

MAX860IUA+T IC REG CHARG POMPA INV 50MA 8UMAX Analog Devices Inc./Maxim Integrated
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Numero di modello | MAX860IUA+T |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Funzione | Logometrico | Configurazione di uscita | Positivo o negativo |
|---|---|---|---|
| Topologia | Pompa di carico | Tipo di uscita | Fissato |
| Numero delle uscite | 1 | Tensione - introdotta (min) | 1.5V, 2.5V |
| Voltaggio - Input (Max) | 5.5V | Voltaggio - uscita (min/fisso) | -Vin, 2Vin |
| Voltaggio - uscita (massimo) | - | Corrente - Output | 50mA |
| Frequenza - commutazione | 6kHz, 50kHz, 130kHz | Raddrizzatore sincrono | - No, no. |
| Temperatura di funzionamento | -25°C ~ 85°C (TA) | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) | Confezione del dispositivo del fornitore | 8-uMAX/uSOP |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| MAX860IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1674EUA+T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX865EUA+ | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1674EUA+ | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1795EUA+ | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1776EUA+ | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| ICL7660CUA+ | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX1797EUA+T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1678EUA+ | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1797EUA+ | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1675EUA+ | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA+T | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX861IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA50+ | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1606EUA+ | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX8715EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX17067EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA+T | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1595EUA50+T | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1776EUA+T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1790EUA+ | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1796EUA+ | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1675EUA+T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1595EUA33+ | IC REG CHARG PUMP 3.3V 8UMAX | |
| ICL7660CUA+T | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX861IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA33+T | IC REG CHARG PUMP 3.3V 8UMAX | |
| MAX1606EUA+T | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1795EUA+T | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA+T | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX860EUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860EUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1790EUA+T | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX856CUA+ | IC REG BOOST PROG 500MA 8UMAX | |
| MAX8715EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1797EUA | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1606EUA | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1674EUA | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1790EUA | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1795EUA | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA-T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1776EUA-T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1674EUA-T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA-T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1776EUA | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1642EUA+ | IC STEP-UP DC-DC CONV 8-UMAX | |
| MAX683EUA+ | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX683EUA+T | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX859CUA+ | IC REG BOOST ADJ 125MA 8UMAX | |
| MAX679EUA+ | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+ | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX679EUA+T | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+T | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX867EUA+ | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX1643EUA+ | IC DC/DC CONV STEP-UP 8-UMAX | |
| MAX867EUA+T | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX856CUA+T | IC REG BOOST PROG 500MA 8UMAX | |
| MAX17067EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX861CUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA-T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1606EUA+TG069 | IC REG | |
| MAX1776EUA+TG035 | IC REG | |
| MAX1776EUA+TG05 | IC REG | |
| MAX1796EUA+TG002 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG035 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG05 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA+TG24 | IC REG BST ADJ/PROG 800MA 8UMAX |
Descrizione di prodotto
Dettagli del prodotto
Descrizione generale
I convertitori di tensione della pompa di carica MAX860/MAX861 invertono tensioni di ingresso che vanno da +1,5V a +5,5V o doppie tensioni di ingresso che vanno da +2,5V a +5,5V.Questi dispositivi usano solo due piccoliLa loro uscita di 50 mA rende inutili i regolatori di commutazione, eliminando gli induttori e il loro costo, dimensione ed EMI associati.Efficienza superiore al 90% per la maggior parte della gamma di carica-corrente, combinata con una corrente di funzionamento tipica di soli 200 μA (MAX860), fornisce prestazioni ideali sia per applicazioni di conversione di tensione a batteria che a livello di scheda.
Caratteristiche
* 8-Pin, 1,11 mm High μMAX Package* Invertire o raddoppiare la tensione di alimentazione
* Tre frequenze di commutazione selezionabili
* Alta frequenza riduce le dimensioni del condensatore
* 87% Efficienza a 50mA
* Corrente quiescente di 200 μA (MAX860)
* Corrente di alimentazione di spegnimento 1μA
* 600mV Caduta di tensione a carico di 50mA
* 12Ω Resistenza di uscita
Applicazioni
Computer portatiliStrumenti medici
Forniture di alimentazione di interfaccia
Strumenti portatili
Forniture di alimentazione per amplificatori operativi
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Maxim integrato |
| Categoria di prodotto | Regulatori di commutazione in CC |
| Serie | MAX860 |
| Tipo | Convertitore di tensione |
| Imballaggio | Imballaggio alternativo |
| Stile di montaggio | SMD/SMT |
| Cassa del pacchetto | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) |
| Temperatura di funzionamento | -25°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Fissato |
| Funzione | Ratiometria |
| Confezione del dispositivo del fornitore | 8-uMAX |
| Numero di uscite | 1 Produzione |
| Topologia | Pompa di carica |
| Trasferimento di frequenza | 6kHz, 50kHz, 130kHz |
| corrente di uscita | 50 mA |
| Configurazione di uscita | Positivo o negativo |
| Voltaggio di uscita | - Vin, 2Vin. |
| Voltaggio-uscita-massimo | - |
| Rettificatore sincrono | - No, no. |
| tensione di ingresso-min | 1.5V, 2.5V |
| Voltaggio di ingresso-massimo | 5.5V |
| Temperatura massima di funzionamento | + 85 C |
| Intervallo di temperatura di funzionamento | - 25 C |
| Voltaggio di uscita | - 5,5 V a - 1,5 V |
| Corrente di uscita | 100 mA |
| Parte-#-Alias | MAX860 |
| Cassa del pacchetto | UMAX-8 |
Descrizioni
IC di commutazione della pompa di carica positivo o negativo fisso -Vin, 2Vin 1 uscita 50mA 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza)
Regolatori di tensione - regolatori di commutazione 50mA f-convertitore di tensione selezionabile
