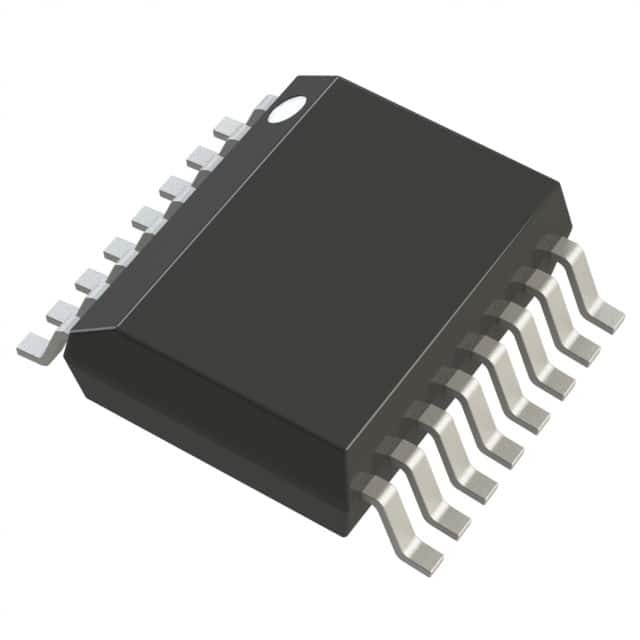

MAX1672EEE+ IC REG BUCK BST ADJ/PROG 16QSOP Analog Devices Inc./Maxim Integrated

Descrizione generale

Il MAX1672 integra un convertitore DC-DC step-up con un regolatore lineare per fornire la conversione voltage step-up/down.Questo dispositivo fornisce una tensione di uscita costante per gli ingressi che variano sopra e sotto la tensione di uscitaLa sua portata di ingresso è da 1,8 a 11 V e la sua uscita da 3,3 a 5 V. La potenza di uscita può essere impostata da 1,25 a 5,5 V utilizzando due resistori.

Caratteristiche

* Conversione di tensione step-up/down
* Intervallo di ingresso da 1,8 a 11 V
* 3,3 V/5 V o intervallo di tensione di uscita regolabile
* corrente di uscita:
300mA a 5V (VIN ≥ 2,5V)
150mA a 5V (VIN ≥ 1,8V)
* Induttore più piccolo di SEPIC e Flybacks
* Il carico si disconnette dall' ingresso in fase di spegnimento
* Corrente di alimentazione dalla batteria:
85 μA (senza carico)
0.1μA (disattivazione)
* Comparatore basso consumo di batterie IGP/PGO
* pacchetto QSOP a 16 pin (stessa impronta di 8-pin SO)
* Non sono richiesti FET esterni
* Protezione termica e da cortocircuito

Applicazioni

Dispositivi portatili monocellulari alimentati al litio
Apparecchiature manuali AA alcaline da 2 a 4 celle
3.3V e altri sistemi a bassa tensione
Dispositivi a batteria con adattatori di ingresso CA
Telecamere digitali
