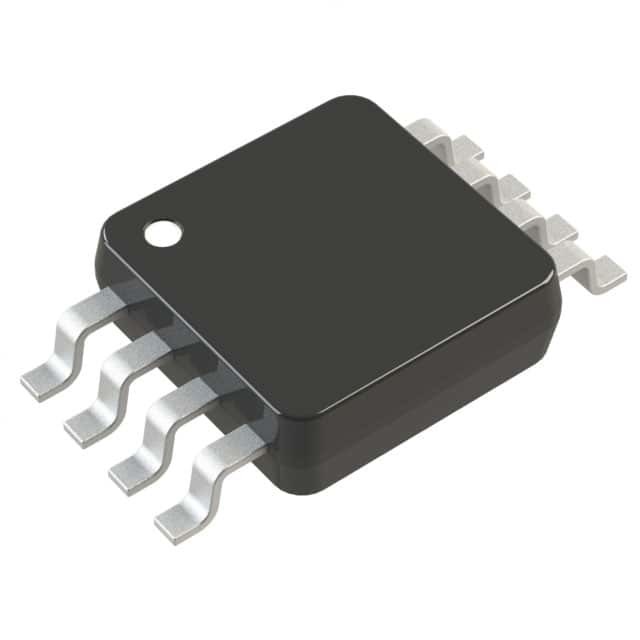

LTC1550LCMS8#TRPBF IC REG POMPA DI CARICA ADJ 20MA 8MSOP Analog Devices Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Numero di modello | LTC1550LCMS8#TRPBF |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | sacchetto antistatico e scatola di cartone |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Funzione | Aumenti/scendere | Configurazione di uscita | Negazione |
|---|---|---|---|
| Topologia | Pompa di carico | Tipo di uscita | Regolabile |
| Numero delle uscite | 1 | Tensione - introdotta (min) | 2.7V |
| Voltaggio - Input (Max) | 5.5V | Voltaggio - uscita (min/fisso) | -1.225V |
| Voltaggio - uscita (massimo) | -4.8V | Corrente - Output | 20 mA |
| Frequenza - commutazione | 900kHz | Raddrizzatore sincrono | - No, no. |
| Temperatura di funzionamento | 0°C ~ 70°C (TA) | Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) | Confezione del dispositivo del fornitore | 8-MSOP |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| LTC1550LCMS8#TRPBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LT1767EMS8#TRPBF | IC REG BUCK SEPIC ADJ 1.5A 8MSOP | |
| LTC1261LIMS8#PBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LTC1877EMS8#PBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LT1767EMS8#PBF | IC REG BUCK SEPIC ADJ 1.5A 8MSOP | |
| LT1767EMS8-3.3#PBF | IC REG BCK SEPIC 3.3V 1.5A 8MSOP | |
| LTC3404IMS8#PBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LT1946EMS8#PBF | IC REG BOOST ADJ 1.5A 8MSOP | |
| LTC1550LCMS8-2#PBF | IC REG CHARG PUMP -2V 20MA 8MSOP | |
| LTC1751EMS8-3.3#PBF | IC REG CHARG PUMP 3.3V 8MSOP | |
| LT1307BCMS8#PBF | IC REG BOOST ADJ 600MA 8MSOP | |
| LTC1911EMS8-1.8#PBF | IC REG CHARG PUMP 1.8V 8MSOP | |
| LTC1878EMS8#PBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LT1614CMS8#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC3404EMS8#PBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC3200EMS8#PBF | IC REG CHARGE PUMP ADJ 8MSOP | |
| LTC1550LCMS8#PBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LTC1682CMS8#PBF | IC REG CHARG PUMP ADJ 50MA 8MSOP | |
| LTC1682CMS8-5#PBF | IC REG CHARGE PUMP 5V 50MA 8MSOP | |
| LTC1522CMS8#PBF | IC REG CHARGE PUMP 5V 20MA 8MSOP | |
| LTC1261LIMS8-4#PBF | IC REG CHARG PUMP -4V 20MA 8MSOP | |
| LT1317BCMS8#PBF | IC REG BST SEPIC ADJ 710MA 8MSOP | |
| LT1316CMS8#PBF | IC REG BST FLYBCK ADJ 8MSOP | |
| LT1767EMS8-5#PBF | IC REG BUCK SEPIC 5V 1.5A 8MSOP | |
| LTC1474CMS8#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC1551LCMS8-4.1#PBF | IC REG CHARG PUMP -4.1V 8MSOP | |
| LT1317CMS8#TRPBF | IC REG BST SEPIC ADJ 710MA 8MSOP | |
| LTC1550LCMS8-2.5#PBF | IC REG CHARG PUMP -2.5V 8MSOP | |
| LTC1682CMS8-3.3#PBF | IC REG CHARGE PUMP 3.3V 8MSOP | |
| LTC1261LCMS8-4.5#PBF | IC REG CHARG PUMP -4.5V 8MSOP | |
| LTC1550LCMS8-4.1#PBF | IC REG CHARG PUMP -4.1V 8MSOP | |
| LTC1502CMS8-3.3#PBF | IC REG CHARGE PUMP 3.3V 8MSOP | |
| LT1610CMS8#PBF | IC REG BST SEPIC ADJ 450MA 8MSOP | |
| LTC1751EMS8-5#PBF | IC REG CHARG PUMP 5V 100MA 8MSOP | |
| LT1307CMS8#PBF | IC REG BOOST ADJ 600MA 8MSOP | |
| LT1317CMS8#PBF | IC REG BST SEPIC ADJ 710MA 8MSOP | |
| LT1767EMS8-2.5#PBF | IC REG BCK SEPIC 2.5V 1.5A 8MSOP | |
| LTC1751EMS8-5#TRPBF | IC REG CHARG PUMP 5V 100MA 8MSOP | |
| LTC3404IMS8#TRPBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC3200EMS8#TRPBF | IC REG CHARGE PUMP ADJ 8MSOP | |
| LTC1751EMS8#TRPBF | IC REG CHARGE PUMP ADJ 8MSOP | |
| LTC1878EMS8#TRPBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC3404EMS8#TRPBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LT1767EMS8-5#TRPBF | IC REG BUCK SEPIC 5V 1.5A 8MSOP | |
| LT1767EMS8-1.8#PBF | IC REG BCK SEPIC 1.8V 1.5A 8MSOP | |
| LT1614IMS8#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC1682IMS8-5#PBF | IC REG CHARGE PUMP 5V 50MA 8MSOP | |
| LTC1911EMS8-1.5#PBF | IC REG CHARG PUMP 1.5V 8MSOP | |
| LTC1474CMS8-3.3#PBF | IC REG MULTI CONFG 3.3V 8MSOP | |
| LTC1877EMS8#TRPBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC3499BEMS8#PBF | IC REG BOOST ADJ 750MA 8MSOP | |
| LTC1261LCMS8#PBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LTC1682IMS8#PBF | IC REG CHARG PUMP ADJ 50MA 8MSOP | |
| LT1949EMS8#PBF | IC REG BST SEPIC ADJ 1A 8MSOP | |
| LTC1751EMS8#PBF | IC REG CHARGE PUMP ADJ 8MSOP | |
| LTC3499EMS8#PBF | IC REG BOOST ADJ 750MA 8MSOP | |
| LTC1503CMS8-1.8#PBF | IC REG CHARG PUMP 1.8V 8MSOP | |
| LTC1877IMS8#PBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC1474CMS8-5#PBF | IC REG MULT CONFG 5V 750MA 8MSOP | |
| LTC1475CMS8-3.3#PBF | IC REG MULTI CONFG 3.3V 8MSOP | |
| LTC3404MPMS8#PBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LT1946EMS8#TRPBF | IC REG BOOST ADJ 1.5A 8MSOP | |
| LTC1551LCMS8#TRPBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LTC1550LCMS8-2.5#TRPBF | IC REG CHARG PUMP -2.5V 8MSOP | |
| LTC1550LCMS8-2#TRPBF | IC REG CHARG PUMP -2V 20MA 8MSOP | |
| LTC1550LCMS8-4.1#TRPBF | IC REG CHARG PUMP -4.1V 8MSOP | |
| LTC1551LCMS8-4.1#TRPBF | IC REG CHARG PUMP -4.1V 8MSOP | |
| LTC1261LCMS8-4#TRPBF | IC REG CHARG PUMP -4V 20MA 8MSOP | |
| LTC1503CMS8-1.8#TRPBF | IC REG CHARG PUMP 1.8V 8MSOP | |
| LTC1261LCMS8-4.5#TRPBF | IC REG CHARG PUMP -4.5V 8MSOP | |
| LTC1682CMS8-3.3#TRPBF | IC REG CHARGE PUMP 3.3V 8MSOP | |
| LTC1682CMS8#TRPBF | IC REG CHARG PUMP ADJ 50MA 8MSOP | |
| LTC1261LCMS8#TRPBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LTC1682CMS8-5#TRPBF | IC REG CHARGE PUMP 5V 50MA 8MSOP | |
| LTC1502CMS8-3.3#TRPBF | IC REG CHARGE PUMP 3.3V 8MSOP | |
| LTC1522CMS8#TRPBF | IC REG CHARGE PUMP 5V 20MA 8MSOP | |
| LT1610CMS8#TRPBF | IC REG BST SEPIC ADJ 450MA 8MSOP | |
| LTC3499EMS8#TRPBF | IC REG BOOST ADJ 750MA 8MSOP | |
| LTC3499BEMS8#TRPBF | IC REG BOOST ADJ 750MA 8MSOP | |
| LT1612EMS8#TRPBF | IC REG BUCK ADJ 500MA 8MSOP | |
| LTC1261LIMS8-4#TRPBF | IC REG CHARG PUMP -4V 20MA 8MSOP | |
| LTC1261LIMS8-4.5#TRPBF | IC REG CHARG PUMP -4.5V 8MSOP | |
| LTC1261LIMS8#TRPBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LTC1682IMS8-5#TRPBF | IC REG CHARGE PUMP 5V 50MA 8MSOP | |
| LTC1682IMS8#TRPBF | IC REG CHARG PUMP ADJ 50MA 8MSOP | |
| LTC1682IMS8-3.3#TRPBF | IC REG CHARGE PUMP 3.3V 8MSOP | |
| LTC1751EMS8-3.3#TRPBF | IC REG CHARG PUMP 3.3V 8MSOP | |
| LT1949EMS8#TRPBF | IC REG BST SEPIC ADJ 1A 8MSOP | |
| LT1307BCMS8#TRPBF | IC REG BOOST ADJ 600MA 8MSOP | |
| LT1307CMS8#TRPBF | IC REG BOOST ADJ 600MA 8MSOP | |
| LTC1911EMS8-1.5#TRPBF | IC REG CHARG PUMP 1.5V 8MSOP | |
| LTC1911EMS8-1.8#TRPBF | IC REG CHARG PUMP 1.8V 8MSOP | |
| LT1317BCMS8#TRPBF | IC REG BST SEPIC ADJ 710MA 8MSOP | |
| LT1614CMS8#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT1316CMS8#TRPBF | IC REG BST FLYBCK ADJ 8MSOP | |
| LTC1503CMS8-2#PBF | IC REG CHARG PUMP 2V 100MA 8MSOP | |
| LTC1261LCMS8-4#PBF | IC REG CHARG PUMP -4V 20MA 8MSOP | |
| LT1767EMS8-2.5#TRPBF | IC REG BCK SEPIC 2.5V 1.5A 8MSOP | |
| LT1767EMS8-1.8#TRPBF | IC REG BCK SEPIC 1.8V 1.5A 8MSOP | |
| LT1767EMS8-3.3#TRPBF | IC REG BCK SEPIC 3.3V 1.5A 8MSOP | |
| LT1614IMS8#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LT1612EMS8#PBF | IC REG BUCK ADJ 500MA 8MSOP | |
| LTC1261LIMS8-4.5#PBF | IC REG CHARG PUMP -4.5V 8MSOP | |
| LTC1682IMS8-3.3#PBF | IC REG CHARGE PUMP 3.3V 8MSOP | |
| LTC1877IMS8#TRPBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC1474CMS8-5#TRPBF | IC REG MULT CONFG 5V 750MA 8MSOP | |
| LTC1474CMS8-3.3#TRPBF | IC REG MULTI CONFG 3.3V 8MSOP | |
| LTC1474CMS8#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC1475CMS8-3.3#TRPBF | IC REG MULTI CONFG 3.3V 8MSOP | |
| LTC1475CMS8#TRPBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC1475CMS8-5#TRPBF | IC REG MULT CONFG 5V 750MA 8MSOP | |
| LTC1551LCMS8#PBF | IC REG CHARG PUMP ADJ 20MA 8MSOP | |
| LTC3404MPMS8#TRPBF | IC REG BUCK ADJ 600MA 8MSOP | |
| LTC1475CMS8#PBF | IC REG MULTI CONFG ADJ 8MSOP | |
| LTC1475CMS8-5#PBF | IC REG MULT CONFG 5V 750MA 8MSOP | |
| LT1767EMS8 | IC REG BUCK SEPIC ADJ 1.5A 8MSOP | |
| LT1949-1EMS8#TR | IC REG BOOST SEPIC ADJ 1A 8MSOP | |
| LT1949-1EMS8#PBF | IC REG BST SEPIC ADJ 1A 8MSOP | |
| LT1949-1EMS8#TRPBF | IC REG BST SEPIC ADJ 1A 8MSOP | |
| LTC3404MPMS8 | IC REG BUCK ADJ 600MA 8MSOP |
Descrizione di prodotto
Dettagli del prodotto
Descrizione
L'LTC®1550L/LTC1551L sono inverter di tensione della pompa di carica a condensatore commutato che includono regolatori interni lineari per minimizzare l'ondulazione di uscita.Le versioni a tensione di uscita fissa LTC1550L includono.1V, ¥2.5V e ¥2V con tensioni di ondulazione in genere inferiori a 1mVP-P. L'LTC1550L è disponibile anche in una versione a tensione di uscita regolabile.LTC1550L/LTC1551L sono ideali per l'uso come generatori di tensione di bias per FET trasmettitori GaAs in applicazioni RF portatili e telefoni cellulari.
Caratteristiche
■ tensione negativa regolata da un'unica alimentazione positiva■ Ripple a bassa potenza: meno di 1mVP-P
■ Frequenza della pompa ad alta carica: 900 kHz
■ Piccoli condensatori di pompe di carica: 0,1 μF
■ Richiede solo quattro condensatori esterni
■ Fissa ¥4.1V, ¥2.5V, ¥2V o uscita regolabile
■ Modalità di spegnimento riduce la corrente di alimentazione a < 1μA
■ Corrente di uscita elevata: fino a 20 mA (a seconda della gamma VCC a VOUT)
■ Regolamento di produzione: 2,5% in linea, carico e temperatura
■ Disponibile in MSOP 8 Lead, SO 8 Lead e SSOP 16 Lead
Applicazioni
■ Generatori di bias GaAs FET■ Generatori di approvvigionamento negativo
■ Sistemi a batteria
■ Applicazioni di fornitura unica
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Dispositivi analogici / tecnologia lineare |
| Categoria di prodotto | Regulatori di commutazione in CC |
| Serie | - |
| Imballaggio | Imballaggio alternativo a nastro e bobina (TR) |
| Cassa del pacchetto | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) |
| Temperatura di funzionamento | 0°C ~ 70°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Regolabile |
| Funzione | Step-Up/Step-Down |
| Confezione del dispositivo del fornitore | 8-MSOP |
| Numero di uscite | 1 Produzione |
| Topologia | Pompa di carica |
| Trasferimento di frequenza | 900 kHz |
| corrente di uscita | 20 mA |
| Configurazione di uscita | Negativo |
| Voltaggio di uscita | -1,225V |
| Voltaggio-uscita-massimo | -4,8V |
| Rettificatore sincrono | - No, no. |
| tensione di ingresso-min | 2.7V |
| Voltaggio di ingresso-massimo | 5.5V |
Descrizioni
Regulatore di commutazione della pompa di carica IC negativo regolabile -1.225V 1 uscita 20mA 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza)
LTC1550L - Invertitori di tensione regolati da condensatore commutato a basso rumore
