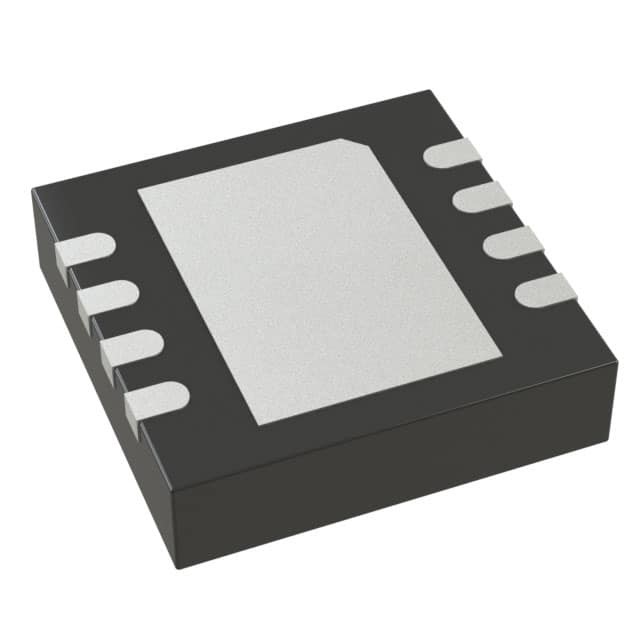

LTC3561AEDD#TRPBF IC REG BUCK REGOLABILE 1A 8DFN Analog Devices Inc.

Descrizione

L'LTC®3561 è un convertitore DC/DC sincrono a frequenza costante, destinato alle applicazioni a media potenza, che funziona da 2,63V a 5V.gamma di tensione di ingresso di 5 V e ha una frequenza di funzionamento configurabile dall'utente fino a 4 MHzLa tensione di uscita è regolabile da 0,8V a 5V. Interni interruttori di potenza sincroni 0.11Ω con 1.4A: le classi di corrente di picco forniscono un'elevata efficienzaL'architettura di modalità corrente e la compensazione esterna del LTC3561 consentono di ottimizzare la risposta transitoria su una vasta gamma di carichi e condensatori di uscita.

Caratteristiche

■ Utilizza piccoli condensatori e induttori
■ Funzionamento ad alta frequenza: fino a 4MHz
■ Corrente di interruttore elevata: 1,4A
■ Low RDS ((ON) Interni: 0,110Ω
■ Alta efficienza: fino al 95%
■ VIN: da 2,63 a 5,5 V
■ Stabile con condensatori in ceramica
■ Funzionamento in modalità corrente per un'eccellente risposta transitoria di linea e di carico
■ Protezione da cortocircuito
■ Operatività a basso numero di abbandoni: ciclo di servizio al 100%
■ Corrente di spegnimento bassa: IQ ≤ 1μA
■ Corrente quiescente bassa: 240 μA
■ Voltaggi di uscita da 0,8 a 5 V
■ Operazione di salto di impulso a basso rumore
■ Piccolo pacchetto DFN a 8 pin

Applicazioni

■ Potenza LAN wireless
■ Calcolatori portatili
■ Telecamere digitali
■ Telefoni cellulari
■ Forniture di alimentazione montate a bordo
