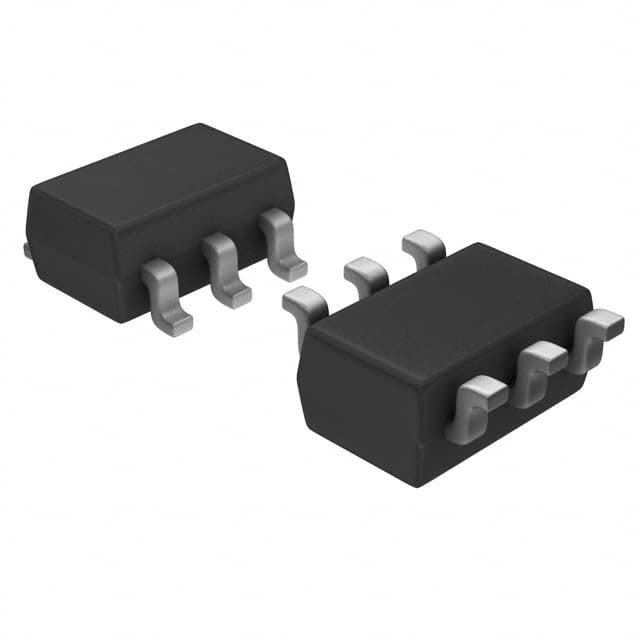

TPS79301DBVR IC REG LIN POS ADJ 200MA SOT23-6 Texas Instruments

  • TPS79301DBVR IC REG LIN POS ADJ 200MA SOT23-6 Texas Instruments
Marca Texas Instruments
Numero di modello TPS79301DBVR
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari sacchetto antistatico e scatola di cartone
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione di uscita Risultato positivo Tipo di uscita Regolabile
Numero di regolatori 1 Voltaggio - Input (Max) 5.5V
Voltaggio - uscita (min/fisso) 1,22 V Voltaggio - uscita (massimo) 5.5V
Dispendio di tensione (massimo) - Corrente - Output 200 mA
Corrente - Quiescent (Iq) µA 220 Corrente - Fornitura (Max) -
PSRR 70dB ~ 43dB (100Hz ~ 100kHz) Caratteristiche di controllo Abilitare
Caratteristiche di protezione Supercorrente, supertemperatura, polarità inversa, blocco sotto tensione (UVLO) Temperatura di funzionamento -40°C ~ 150°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa SOT-23-6
Confezione del dispositivo del fornitore SOT-23-6
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
TPS79301DBVR IC REG LIN POS ADJ 200MA SOT23-6
TPS79301DBVRG4Q1 IC REG LIN POS ADJ 200MA SOT23-6
TPS73001DBVT IC REG LIN POS ADJ 200MA SOT23-6
TPS79201DBVR IC REG LIN POS ADJ 100MA SOT23-6
TPS79301DBVRG4 IC REG LIN POS ADJ 200MA SOT23-6
TPS73001DBVR IC REG LIN POS ADJ 200MA SOT23-6
TPS79301DBVRQ1 IC REG LIN POS ADJ 200MA SOT23-6
TPS79101DBVT IC REG LIN POS ADJ 100MA SOT23-6
TPS79301MDBVREP IC REG LIN POS ADJ 200MA SOT23-6
TPS79301DBVT IC REG LIN POS ADJ 200MA SOT23-6
TPS79201DBVT IC REG LIN POS ADJ 100MA SOT23-6
TPS79101DBVRQ1 IC REG LIN POS ADJ 100MA SOT23-6
TPS79101DBVR IC REG LIN POS ADJ 100MA SOT23-6
TPS79301DBVREP IC REG LIN POS ADJ 200MA SOT23-6
TPS79101DBVRG4 IC REG LIN POS ADJ 100MA SOT23-6
TPS79201DBVTG4 IC REG LIN POS ADJ 100MA SOT23-6
TPS79101DBVREP IC REG LIN POS ADJ 100MA SOT23-6
TPS79101DBVRG4Q1 IC REG LIN POS ADJ 100MA SOT23-6
TPS73001DBVRG4 IC REG LIN POS ADJ 200MA SOT23-6
TPS73001DBVTG4 IC REG LIN POS ADJ 200MA SOT23-6
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione

Semplice raddrizzatore Schottky adatto all'alimentazione in modalità di commutazione e ai convertitori DC ad alta frequenza.
Confezionato in TO-220AC, ISOWATT220AC, TO-220FPAC o D2PAK, questo dispositivo è destinato ad essere utilizzato in inverter a bassa tensione, ad alta frequenza, a rotazione libera e in applicazioni di protezione della polarità.

Caratteristiche e benefici
■ Piccole perdite di conduzione
■ Perdite trascurabili di cambio
■ Trasferimento estremamente rapido
■ Confezione isolante: ISOWATT220AC, TO-220FPAC
tensione isolante = 2000V DC
Capacità = 12 pF

Specificità

Attributo Valore attributivo
Produttore Texas Instruments
Categoria di prodotto Regulatori di tensione lineari
Serie TPS79301
Imballaggio Imballaggio alternativo
Peso unitario 0.001270 once
Stile di montaggio SMD/SMT
Cassa del pacchetto SOT-23-6
Temperatura di funzionamento -40°C ~ 150°C
Tipo di montaggio Montaggio superficiale
Tipo di uscita Regolabile
Confezione del dispositivo del fornitore SOT-23-6
Voltaggio di ingresso 2.7 V ~ 5.5 V
Numero di uscite 1 Produzione
corrente di uscita 200 mA
Voltaggio-uscita 1.22 V ~ 5.5 V
Topologia del regolatore Adattabile positivamente
Voltage-Drop-Typical 0.077V @ 200mA
Numero di regolatori 1 regolatore
L'indice di potenza 285 mA
Pd-dissipazione di potenza 0.56 W
Temperatura massima di funzionamento + 150 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di uscita 1.22 V a 5,5 V
Voltaggio di ingresso-MAX 5.5 V
Corrente di uscita 200 mA
Voltaggio di ingresso-MIN + 2,7 V
Regolazione del carico 5 mV
Precisione di regolazione della tensione 2 per cento
Kit di sviluppo software TPS79301EVM
Cassa del pacchetto SOT-23-6
Corrente Ib-Input-Bias 170 uA
Voltaggio di riferimento 1.225 V
Voltaggio di caduta 0.077 V a 200 mA
Voltaggio di caduta massimo 200 mV
Regolamento di linea 00,05 % / V

Componente funzionale compatibile

Forma, confezione, componente funzionale compatibile

Parte del fabbricante Descrizione Produttore Confronta
TPS79301DBVRG4
Circuiti di alimentazione		 PSRR elevato, basso rumore, 200mA LDO di uscita singola, 6-SOT-23 -40 a 125 Texas Instruments TPS79301DBVR vs TPS79301DBVRG4

Descrizioni

Regulatore di tensione lineare IC positivo regolabile 1 uscita 1.22 V ~ 5.5 V 200mA SOT-23-6
LDO Regulator Pos 1.22V a 5.5V 0.2A 6-Pin SOT-23 T/R
LDO regolatori di tensione 200mA Adj Hi PSRR
