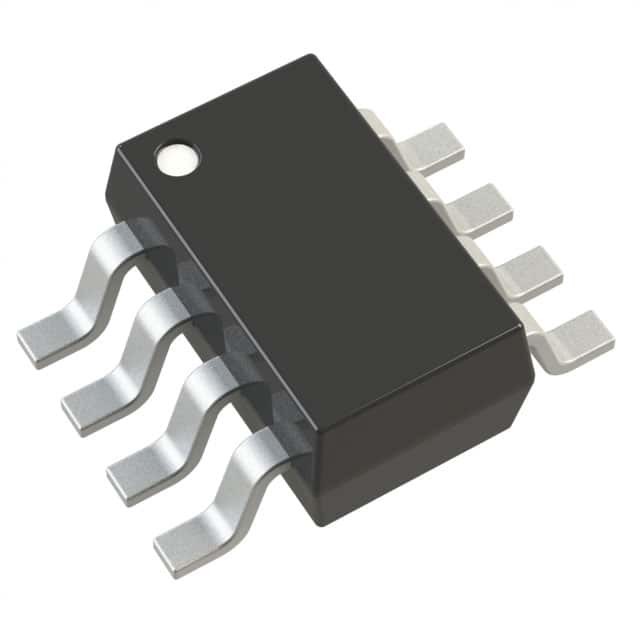

LT3009ESC8#TRMPBF IC REG LIN POS ADJ 20MA SC70-8 Analog Devices Inc.

Descrizione

La serie LT®3007 è costituita da regolatori lineari a micropower a bassa tensione di uscita (LDO).La corrente del perno di terra rimane inferiore al 5% della corrente di uscita con l'aumento del caricoIn arresto,
corrente in sospensione inferiore a 1μA.
I regolatori LT3007 ottimizzano la stabilità e la risposta transitoria con condensatori ceramici a basso ESR, che richiedono un minimo di solo 2,2 μF.I regolatori non richiedono l'aggiunta di ESR come è comune con altri regolatori.I circuiti di protezione interna comprendono la limitazione della corrente, la limitazione termica, la protezione contro le batterie e la protezione contro la corrente.
La serie LT3007 è ideale per applicazioni che richiedono una capacità di azionamento di uscita moderata unita a un consumo di energia in standby ultrabasso..5V, 1.8V, 2.5V, 3.3V e 5V, e una versione regolabile con una gamma di tensione di uscita da 0,6V a 44,5V. Il LT3007 è disponibile nel pacchetto TSOT-23 a 8 conducenti termicamente potenziato.

Caratteristiche

■ FMEA Tolleranza di errore:
La tensione di uscita rimane pari o inferiore alla tensione di regolazione durante
Pin adiacente corto o se un pin è lasciato galleggiante
■ Corrente quiescente ultrabassa: 3 μA
■ Intervallo di tensione di ingresso: da 2,0V a 45V
■ Corrente di uscita: 20 mA
■ Tensione di uscita: 300mV
■ Uscita regolabile (VADJ= VOUT(MIN) = 600mV)
■ Tensioni di uscita fisse: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V
■ Tolleranza di uscita: ± 2% su carico, linea e temperatura
■ Stabile con basso ESR, condensatori di uscita in ceramica (minimo 2,2 μF)
■ Corrente di spegnimento: < 1μA
■ Protezione dei limiti di corrente
■ Protezione con batteria inversa
■ Protezione dei limiti termici
■ pacchetto TSOT-23

Applicazione

■ industria automobilistica
■ Sistemi a batteria a bassa corrente
■ Fornitori di energia per mantenere in vita
■ Monitoraggio a distanza
■ Contatori di utilità
■ Applicazioni industriali a bassa potenza
