NX1117CADJZ,115 IC REG LINEAR POS ADJ 1A SC73 N✖P USA Inc.

Descrizione generale

NX1117C/NX1117CE sono due serie di regolatori di tensione positiva a bassa caduta con una capacità di corrente di uscita di 1 A.Le due serie sono costituite da 18 versioni a tensione di uscita fissa e due versioni a tensione di uscita regolabileLa serie NX1117C offre una precisione della tensione di uscita del ±1 % e la serie NX1117CE del ±1,25%.
I regolatori sono dotati di limitazione della corrente di uscita, controllo dell'area di funzionamento sicura (SOA) e spegnimento termico.

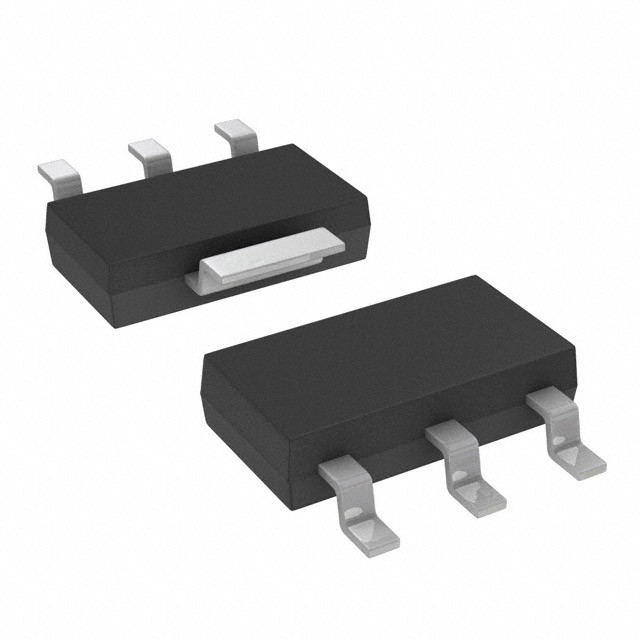

La serie NX1117C/NX1117CE è contenuta in un pacchetto di plastica SOT223 (SC-73) di potenza media.

Caratteristiche e vantaggi

■ Corrente massima di uscita di 1 A
■ controllo SOA
■ Ampia gamma di funzionamento fino a 20 V di ingresso
■ spegnimento termico
■ Precisione della tensione di uscita di ±1 % o ±1,25 %
■ Nessun requisito di carico minimo per le versioni a tensione di uscita fissa
■ Limitazione della corrente di uscita
■ Intervallo di temperatura da -40°C a 125°C

Applicazioni

■ Post regolatore per la commutazione del convertitore CC-DC
■ regolatori lineari ad alta efficienza
■ caricabatterie
■ dispositivi USB
■ Controller per dischi rigidi
■ Punto di carico delle attrezzature di consumo e industriali
