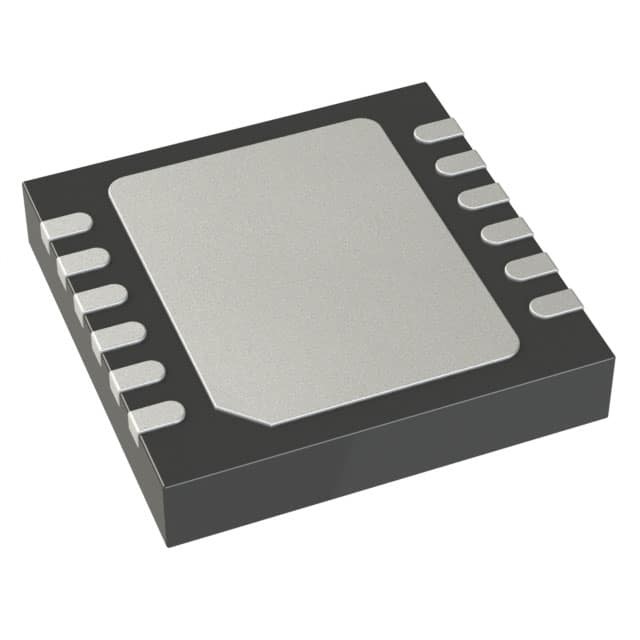

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Analog Devices Inc.

Descrizione

Il LT®3083 è un regolatore lineare a bassa caduta 3A che può essere parallelo per aumentare la corrente di uscita o diffondere il calore sulle tavole montate in superficie.Architettato come sorgente di corrente e monitor di tensione di precisione, questo nuovo regolatore è utilizzato in molte applicazioni che richiedono alta corrente, regolabilità a zero e nessun dissipatore di calore.Il dispositivo porta anche fuori il collettore del transistor di passaggio per consentire un funzionamento a basso consumo di energia (fino a 310mV) quando viene utilizzato con più alimentatori.

Caratteristiche

■ Le uscite possono essere parallele per correnti più elevate e
Diffusione del calore
■ Corrente di uscita: 3A
■ Programmi a resistore singolo Voltaggio di uscita
■ Corrente a pin di regolazione 50μA: accuratezza iniziale dell'1%
■ Uscita regolabile a 0V
■ Basso rumore di uscita: 40 μVRMS (10 Hz a 100 kHz)
■ Ampia gamma di tensione di ingresso: da 1,2 a 23 V
(DD-Pak e TO-220 pacchetti)
■ bassa tensione di abbandono: 310mV
■ regolazione del carico < 1 mV
■ < 0,001%/V Regolamento della linea
■ Corrente di carico minima: 1mA
■ Stabile con condensatore ceramico di 10 μF minimo
■ Limite di corrente con ripiegamento e sovra-temperatura
Protezione
■ Disponibile in TSSOP 16-Lead, 12-Lead 4 mm × 4 mm
DFN, 5-Lead TO-220 e 5-Lead Surface Mount
Pacchetti DD-PAK

Applicazioni

■ Fornitura di corrente alta su tutte le superfici
■ regolatore lineare ad alta efficienza
■ Post-regulatore per la commutazione delle forniture
■ Conteggio delle parti basse Fornitura di tensione variabile
■ Forniture elettriche a bassa tensione di uscita
