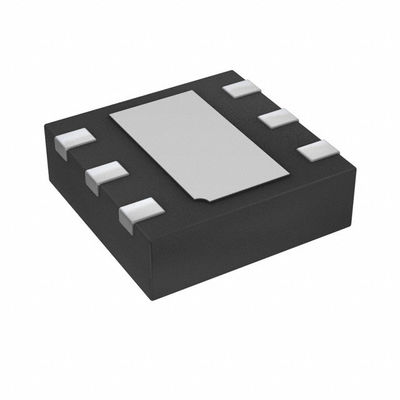

AP7312-1833FM-7 IC REG LINEAR 1.8V/3.3V 6DFN2018 Diodi incorporati

  • AP7312-1833FM-7 IC REG LINEAR 1.8V/3.3V 6DFN2018 Diodes Incorporated
Marca Diodes Incorporated
Numero di modello AP7312-1833FM-7
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Riparato
Numero di regolatori 2 Tensione - introdotta (massimo) 6V
Tensione - uscita (min/riparato) 1.8V, 3.3V Tensione - uscita (massima) -
Caduta di tensione (max) 0.3V @ 150mA, 0,2V @ 150mA Corrente - uscita 150mA, 150mA
Corrente - tranquillo (quoziente d'intelligenza) µA 80 Corrente - rifornimento (massimo) -
PSRR 65 dB (1 kHz) Caratteristiche di controllo Permetta a
Caratteristiche di protezione Sopra la corrente, sopra la temperatura, cortocircuito Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa 6-UFDFN ha esposto il cuscinetto
Confezione del dispositivo del fornitore U-DFN2018-6
Evidenziare

Chip di PMIC

,

PMIC IC

,

Circuiti integrati della gestione di potere
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
AP7312-1833FM-7 IC REG LINEAR 1.8V/3.3V 6DFN2018
AP7312-1525FM-7 IC REG LINEAR 1.5V/2.5V 6DFN2018
AP7312-1233FM-7 IC REG LINEAR 1.2V/3.3V 6DFN2018
UM1750DA-XX 5V Input 350mA LDO
UM1770DA-XX 5V 500mA LDO with Enable Control
UM1770DA-00 IC REG LINEAR POS ADJ 500MA 6DFN
UM1560DA 5V Input Ultra Low IQ LDO
UM1750DA-00 IC REG LINEAR POS ADJ 350MA 6DFN
AP7332-1218FM-7 IC REG LDO 1.2V/1.8V 0.3A 6DFN
AP7312-1218FM-7 IC REG LINEAR 1.2V/1.8V 6DFN2018
AP7312-1533FM-7 IC REG LINEAR 1.5V/3.3V 6DFN2018
AP7332-2833FM-7 IC REG LINEAR 2.8V/3.3V 6DFN2018
AP7312-1828FM-7 IC REG LINEAR 1.8V/2.8V 6DFN2018
AP7312-1830FM-7 IC REG LINEAR 1.8V/3V 6DFN2018
AP7312-3333FM-7 IC REG LINEAR 3.3V/3.3V 6DFN2018
AP7201-1010FMG-7 IC REG LINEAR 1V/1V 6DFN2018
AP7201-1011FMG-7 IC REG LINEAR 1V/1.1V 6DFN2018
AP7201-1012FMG-7 IC REG LINEAR 1V/1.2V 6DFN2018
AP7201-1230FMG-7 IC REG LINEAR 1.2V/3V 6DFN2018
AP7201-1233FMG-7 IC REG LINEAR 1.2V/3.3V 6DFN2018
AP7201-1818FMG-7 IC REG LINEAR 1.8V/1.8V 6DFN2018
AP7201-1828FMG-7 IC REG LINEAR 1.8V/2.8V 6DFN2018
AP7201-2828FMG-7 IC REG LINEAR 2.8V/2.8V 6DFN2018
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione

L'AP7312 è di 150mA, doppia tensione di uscita fissa, regolatore lineare a bassa caduta.circuiti di limitazione della corrente e di spegnimento termico che proteggono l'IC da danni in caso di guastoL'AP7312 ha due pin di abilitazione (EN1 ed EN2) per accendere indipendentemente il rispettivo canale quando viene applicato un livello logico elevato.

Caratteristiche

• 150mA Low Dropout Regulator con EN
• QI molto basso: 60 μA
• Ampia gamma di tensione di ingresso: da 2 a 6 V
• Opzioni di uscita fisse: da 1,2 a 3,3 V
• PSRR elevato: 65 dB a 1 kHz
• Tempo di avvio rapido: 60 μs
• Stabile con basso ESR, condensatore di uscita in ceramica da 1μF
• Ottima risposta a carico/linea transitorio
• Basso calo: 150mV a 150mA
• Protezione dei limiti di corrente
• Protezione da cortocircuito
• Protezione da spegnimento termico
• Intervallo di temperatura ambiente: -40°C a 85°C
• SOT26 e DFN2018-6: disponibile in composto di stampaggio “Green” (numero Br, Sb)
• Finitura priva di piombo/conforme alla RoHS (nota 1)

Applicazioni

• Cellulari
• Smartphone e PDA
• MP3/MP4
• cuffie Bluetooth
• Applicazione di potenza ridotta

Specificità

Attributo Valore attributivo
Produttore Diodi incorporati
Categoria di prodotto Regulatori di tensione lineari
Serie AP7312
Prodotto Regolatori LDO
Tipo Regulatore lineare a bassa caduta
Imballaggio Imballaggio alternativo
Stile di montaggio SMD/SMT
Cassa del pacchetto 6-UFDFN Pad esposto
Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale
Tipo di uscita Fissato
Confezione del dispositivo del fornitore 6-DFN2018 (2.0x1.8)
Voltaggio di ingresso 2 V ~ 6 V
Numero di uscite 2 Produzione
corrente di uscita 150 mA
Voltaggio-uscita 1.8V, 3.3V
Topologia del regolatore Fissazione positiva
Voltage-Drop-Typical 0.2V @ 150mA, 0.15V @ 200mA
Numero di regolatori 2 Regolatori
L'indice di potenza 200 mA
Pd-dissipazione di potenza 2200 mW
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di uscita 1.8 V 3.3 V
Voltaggio di ingresso-MAX 6 V
Corrente di uscita 150 mA
Voltaggio di ingresso-MIN 2 V
Regolazione del carico 00,6%
Precisione di regolazione della tensione 2 per cento
Cassa del pacchetto DFN-2018-6
Voltaggio di riferimento 0.8 V
Voltaggio di caduta massimo 300 mV
Regolamento di linea 00,01 %/V
Rifiuto a rippollamento dell'alimentazione (PSRR) 65 dB

Descrizioni

Regulatore di tensione lineare IC positivo fisso 2 uscita 1.8V, 3.3V 150mA, 150mA 6-DFN2018 (2.0x1.8)
LDO Regulator Pos 1.8V3.3V 0.15A 6-Pin UDFN EP T/R
Regulatori di tensione LDO Dual 150mA LDO Reg 60uA da 1,8 a 3,3 65dB
