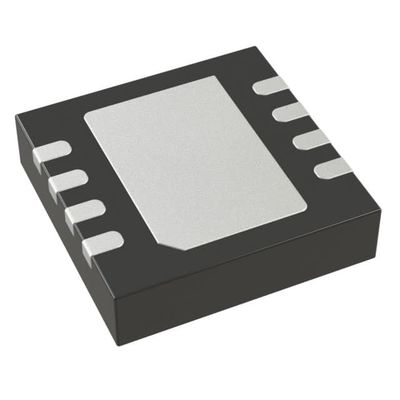

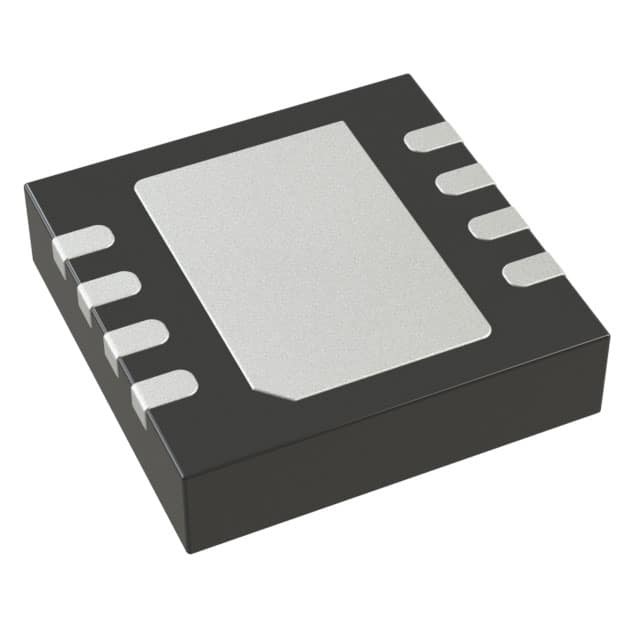

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Analog Devices Inc.

Descrizione generale

L'ADP7102 è un regolatore lineare CMOS a bassa caduta che funziona da 3,3 V a 20 V e fornisce fino a 300 mA di corrente di uscita.Questo LDO ad alta tensione di ingresso è ideale per la regolazione di circuiti di segnale analogico e misto ad alte prestazioni che funzionano da 19 V a 1Utilizzando un'architettura proprietaria avanzata, fornisce un elevato rifiuto dell'alimentazione, basso rumore,e raggiunge un'eccellente risposta transitoria di linea e carico con un piccolo condensatore di uscita in ceramica da 1 μF.

Caratteristiche

Intervallo di tensione di ingresso: da 3,3 V a 20 V
Corrente di uscita massima: 300 mA
Basso rumore: 15 μV rms per le versioni a uscita fissa
prestazione PSRR di 60 dB a 10 kHz, VOUT = 3,3 V
Protezione contro la corrente inversa
Tensione di scarico bassa: 200 mV a carico di 300 mA
Accuratezza iniziale: ±0,8%
Precisione su linea, carico e temperatura: -2%, +1%
Corrente di riposo bassa (VIN = 5 V), IGND = 750 μA con 300 mA
carico
Corrente di spegnimento bassa: 40 μA a VIN = 12 V
Stabile con piccolo condensatore di uscita in ceramica da 1 μF
7 opzioni di tensione di uscita fissa: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V e 9 V
Flusso regolabile da 1,22 V a VIN VDO
Limite di corrente di ripiegamento e protezione da sovraccarico termico
Precisione UVLO programmabile dall'utente/abilitata
Indicatore di buona potenza
Pacchi LFCSP e SOIC a 8 conducenti

Applicazioni

Regolamento per applicazioni sensibili al rumore: ADC, DAC
circuiti, amplificatori di precisione, oscillatori ad alta frequenza,
orologi e PLL
Comunicazioni e infrastrutture
Servizi medici e sanitari
Industria e strumentazione
