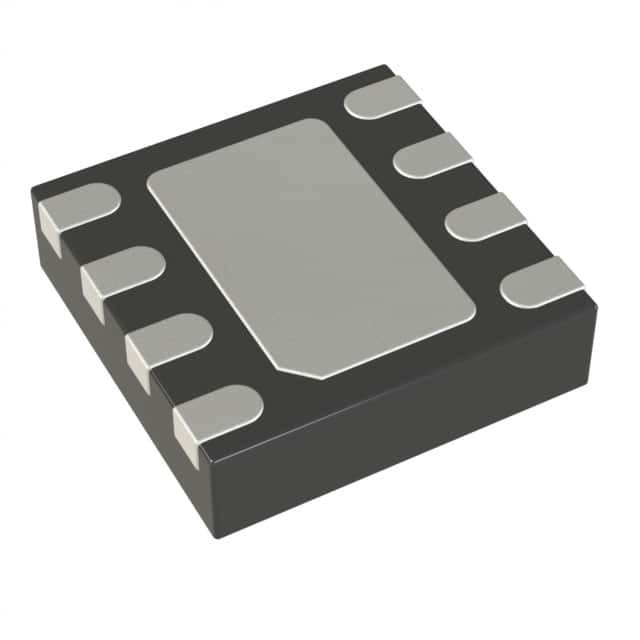

ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.

  • ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.
Marca Analog Devices Inc.
Numero di modello ADP125ACPZ-R7
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari sacchetto antistatico e scatola di cartone
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Regolabile
Numero di regolatori 1 Tensione - introdotta (massimo) 5.5V
Tensione - uscita (min/riparato) 0.8V Tensione - uscita (massima) 5V
Caduta di tensione (max) 0,23 V a 500 mA Corrente - uscita 500mA
Corrente - tranquillo (quoziente d'intelligenza) 105 μA Corrente - rifornimento (massimo) 280 μA
PSRR 60dB (10kHz ~ 100kHz) Caratteristiche di controllo Permetta a
Caratteristiche di protezione Sopra la corrente, sopra la temperatura, nell'ambito della serrata di tensione (UVLO) Temperatura di funzionamento -40°C ~ 125°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa 8-UFDFN ha esposto il cuscinetto, CSP
Confezione del dispositivo del fornitore 8-LFCSP-UD (2x2)
Evidenziare

Chip di PMIC

,

PMIC IC

,

Circuiti integrati della gestione di potere
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP
ADP225ACPZ-R7 IC REG LINEAR POS ADJ 8LFCSP
ADP124ACPZ-2.8-R7 IC REG LINEAR 2.8V 500MA 8LFCSP
ADP222ACPZ-2725-R7 IC REG LINEAR 2.5V/2.7V 8LFCSP
ADP222ACPZ-1218-R7 IC REG LINEAR 1.2V/1.8V 8LFCSP
ADP222ACPZ-3325-R7 IC REG LINEAR 2.5V/3.3V 8LFCSP
ADP124ACPZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8LFCSP
ADP124ACPZ-3.0-R7 IC REG LINEAR 3V 500MA 8LFCSP
ADP222ACPZ-1833-R7 IC REG LINEAR 1.8V/3.3V 8LFCSP
ADP222ACPZ-1233-R7 IC REG LINEAR 1.2V/3.3V 8LFCSP
ADP222ACPZ-1825-R7 IC REG LINEAR 1.8V/2.5V 8LFCSP
ADP124ACPZ-3.3-R7 IC REG LINEAR 3.3V 500MA 8LFCSP
ADP222ACPZ-2818-R7 IC REG LINEAR 1.8V/2.8V 8LFCSP
ADP223ACPZ-R7 IC REG LINEAR POS ADJ 8LFCSP
ADP224ACPZ-2818-R7 IC REG LINEAR 1.8V/2.8V 8LFCSP
ADP124ACPZ-2.9-R7 IC REG LINEAR 2.9V 500MA 8LFCSP
ADP222ACPZ-1228-R7 IC REG LINEAR 1.2V/2.8V 8LFCSP
ADP222ACPZ-1528-R7 IC REG LINEAR 1.5V/2.8V 8LFCSP
ADP222ACPZ-1533-R7 IC REG LINEAR 1.5V/3.3V 8LFCSP
ADP222ACPZ-1815-R7 IC REG LINEAR 1.5V/1.8V 8LFCSP
ADP222ACPZ-1827-R7 IC REG LINEAR 1.8V/2.7V 8LFCSP
ADP222ACPZ-2827-R7 IC REG LINEAR 2.7V/2.8V 8LFCSP
ADP222ACPZ-3328-R7 IC REG LINEAR 2.8V/3.3V 8LFCSP
ADP222ACPZ-3330-R7 IC REG LINEAR 3V/3.3V 8LFCSP
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

Gli ADP124/ADP125 sono regolatori lineari a bassa corrente quiescente e bassa caduta.La bassa tensione di uscita di 130 mV ad un carico di 500 mA migliora l'efficienza e consente il funzionamento su un ampio intervallo di tensione di ingresso.

Caratteristiche

Distanza di alimentazione della tensione di ingresso: da 2,3 V a 5,5 V
corrente di uscita massima di 500 mA
Versioni a tensione di uscita fissa e regolabile
Accuratezza iniziale dell'1%
Fino a 31 opzioni di tensione di uscita fissa disponibili da 1,75 V a 3,3 V
Intervallo di tensione di uscita regolabile da 0,8 V a 5,0 V
Tensione di uscita molto bassa: 130 mV
Corrente in sospensione bassa: 45 μA
Corrente di spegnimento bassa: < 1 μA
Performance PSRR eccellente: 60 dB a 100 kHz
Ottima risposta transitoria di carico/linea
Ottimizzato per piccoli condensatori ceramici da 1,0 μF
Limite di corrente e protezione da sovraccarico termico
Abilitazione a controllo logico
Pacchi MSOP e LFCSP a 8 piombo

Applicazioni

Telecamere digitali e apparecchi audio
Apparecchiature portatili e alimentate a batteria
Misuratori con lettura automatica del contatore (AMR)
Unità di gestione del GPS e della posizione
Strumentazione medica
Potenza in punto di carico

Specificità

Attributo Valore attributivo
Produttore Dispositivi analogici
Categoria di prodotto Regulatori di tensione lineari
Serie ADP125
Imballaggio Imballaggio alternativo
Stile di montaggio SMD/SMT
Cassa del pacchetto 8-UFDFN Pad esposto, CSP
Temperatura di funzionamento -40°C ~ 125°C
Tipo di montaggio Montaggio superficiale
Confezione del dispositivo del fornitore 8-LFCSP-UD (2x2)
Voltaggio di ingresso 2.3 V ~ 5.5 V
corrente di uscita 500 mA
Voltaggio-uscita 0.8 V ~ 5 V
Topologia del regolatore Adattabile positivamente
Voltage-Drop-Typical 0.13V @ 500mA
Numero di regolatori 1 regolatore
L'indice di potenza 550 mA
Temperatura massima di funzionamento + 125 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di ingresso-MAX 5.5 V
Corrente di uscita 500 mA
Voltaggio di ingresso-MIN 2.3 V
Cassa del pacchetto LFCSP-8

Descrizioni

Regulatore di tensione lineare IC regolabile positivamente 1 uscita 0,8 V ~ 5 V 500mA 8-LFCSP-UD (2x2)
LDO Regulator Pos da 0,8V a 5V 0,5A 8-Pin LFCSP EP T/R
Regulatori di tensione lineari 5.5V Input 500mA CMOS a bassa tensione
