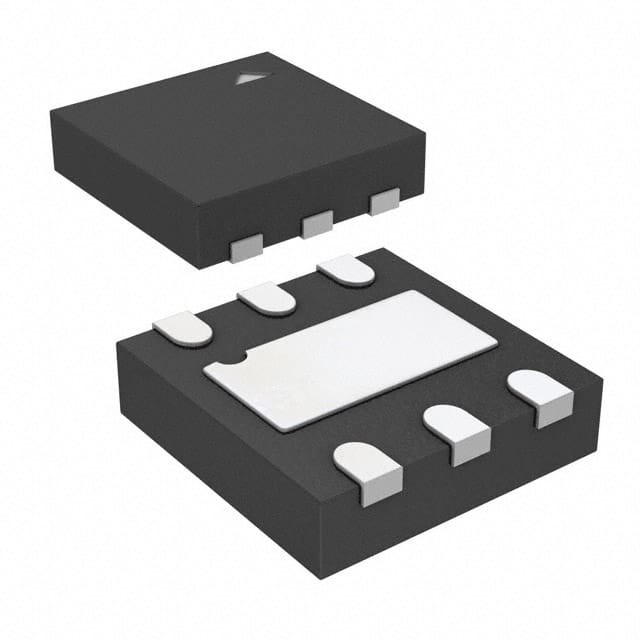

MIC5528-3.3YMT-TR IC REG LINEAR 3.3V 500MA 6TDFN Tecnologia a microchip

  • MIC5528-3.3YMT-TR IC REG LINEAR 3.3V 500MA 6TDFN Microchip Technology
Marca Microchip Technology
Numero di modello MIC5528-3.3YMT-TR
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Fissato
Numero di regolatori 1 Tensione - introdotta (massimo) 5.5V
Tensione - uscita (min/riparato) 3.3V Tensione - uscita (massima) -
Caduta di tensione (max) 0.5V @ 500mA Corrente - uscita 500mA
Corrente - tranquillo (quoziente d'intelligenza) µA 55 Corrente - rifornimento (massimo) µA 65
PSRR 70dB ~ 60dB (100Hz ~ 1kHz) Caratteristiche di controllo Permetta a
Caratteristiche di protezione Sopra la corrente, sopra la temperatura Temperatura di funzionamento -40°C ~ 125°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa 6-UFDFN ha esposto il cuscinetto
Confezione del dispositivo del fornitore 6-TDFN (1.2x1.2)
Evidenziare

Chip di PMIC

,

PMIC IC

,

Circuiti integrati della gestione di potere
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
MIC5528-3.3YMT-TR IC REG LINEAR 3.3V 500MA 6TDFN
MIC5528-3.3YMX-TR IC REG LINEAR 3.3V 500MA 6XTDFN
MIC5528-2.8YMX-TR IC REG LINEAR 2.8V 500MA 6XTDFN
MIC5393-FMYMX-TR IC REG LINEAR 1.5V/2.8V 6XTDFN
MIC5393-PPYMX-TR IC REG LINEAR 3V/3V 6-XTDFN
MIC5393-SGYMX-TR IC REG LINEAR 1.8V/3.3V 6XTDFN
MIC5393-SSYMX-TR IC REG LINEAR 3.3V/3.3V 6XTDFN
MIC5393-FMYMT-TR IC REG LINEAR 1.5V/2.8V 6TDFN
MIC5393-GMYMT-TR IC REG LINEAR 1.8V/2.8V 6TDFN
MIC5393-GMYMX-TR IC REG LINEAR 1.8V/2.8V 6XTDFN
MIC5393-MMYMX-TR IC REG LINEAR 2.8V/2.8V 6XTDFN
MIC5393-PGYMT-TR IC REG LINEAR 1.8V/3V 6TDFN
MIC5393-PGYMX-TR IC REG LINEAR 1.8V/3V 6-XTDFN
MIC5393-SSYMX-T5 IC REG LINEAR 3.3V/3.3V 6XTDFN
MIC5393-FMYMT-T5 IC REG LINEAR 1.5V/2.8V 6TDFN
MIC5393-FMYMX-T5 IC REG LINEAR 1.5V/2.8V 6XTDFN
MIC5393-GMYMT-T5 IC REG LINEAR 1.8V/2.8V 6TDFN
MIC5393-GMYMX-T5 IC REG LINEAR 1.8V/2.8V 6XTDFN
MIC5393-MMYMX-T5 IC REG LINEAR 2.8V/2.8V 6XTDFN
MIC5393-PGYMT-T5 IC REG LINEAR 1.8V/3V 6TDFN
MIC5393-PGYMX-T5 IC REG LINEAR 1.8V/3V 6-XTDFN
MIC5393-PPYMX-T5 IC REG LINEAR 3V/3V 6-XTDFN
MIC5393-SGYMX-T5 IC REG LINEAR 1.8V/3.3V 6XTDFN
MIC5528-3.3YMX-T5 IC REG LINEAR 3.3V 500MA 6TDFN
MIC5528-3.3YMT-T5 IC REG LINEAR 3.3V 500MA 6TDFN
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

Il MIC5501/2/3/4 è un LDO avanzato di uso generale ideale per alimentare dispositivi portatili di uso generale.La famiglia di prodotti MIC5501/2/3/4 fornisce un LDO ad alte prestazioni di 300 mA in un pacchetto ultra piccolo di 1 mm × 1 mmI MIC5502 e MIC5504 LDO includono una funzione di scarica automatica sull'uscita che viene attivata quando il pin di abilitazione è basso.Il MIC5503 e il MIC5504 hanno una resistenza interna di pull-down sul pin di abilitazione che disabilita l'uscita quando il pin di abilitazione è lasciato galleggianteQuesto è ideale per applicazioni in cui il segnale di controllo fluttuerà durante l'avvio del processore.

Caratteristiche

• Intervallo di tensione di ingresso: da 2,5 a 5,5 V
• tensioni di uscita fisse da 1,0 a 3,3 V
• corrente di uscita garantita di 300 mA
• Alta precisione di uscita (± 2%)
• Corrente in sospensione bassa: 38 μA
• Stabile con condensatori di uscita in ceramica da 1μF
• bassa tensione di abbandono: 160mV @ 300mA
• Circuito di scarica di uscita: MIC5502, MIC5504
• Abilitazione interna di abbassamento: MIC5503, MIC5504
• Protezione da spegnimento termico e da limite di corrente
• pacchetto DFN sottile da 4 conducenti da 1,0 mm × 1,0 mm
• MIC5504 pacchetto SOT23 a 5 pin

Applicazioni

• Smartphone
• DSC, GPS, PMP e PDA
• Dispositivi medici
• elettronica portatile
• sistemi a 5 V

Specificità

Attributo Valore attributivo
Produttore Tecnologia dei microchip
Categoria di prodotto Regulatori di tensione lineari
Serie -
Prodotto Regolatore di scarico basso
Tipo LDO ad alte prestazioni
Imballaggio Imballaggio alternativo
Stile di montaggio SMD/SMT
Cassa del pacchetto 6-UFDFN Pad esposto
Temperatura di funzionamento -40°C ~ 125°C
Tipo di montaggio Montaggio superficiale
Tipo di uscita Fissato
Confezione del dispositivo del fornitore 6-TDFN (1.2x1.2)
Voltaggio di ingresso Altri dispositivi per la trasmissione di energia
Numero di uscite 1 Produzione
corrente di uscita 500 mA
Voltaggio-uscita 3.3V
Topologia del regolatore Fissazione positiva
Voltage-Drop-Typical 0.26V @ 500mA
Numero di regolatori 1 regolatore
L'indice di potenza 525 mA
Pd-dissipazione di potenza Limitato internamente
Temperatura massima di funzionamento + 125 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di uscita 3.3 V
Corrente di approvvigionamento di esercizio 42 uA
Voltaggio di ingresso-MAX 5.5 V
Corrente di uscita 500 mA
Voltaggio di ingresso-MIN 2.5 V
Regolazione del carico 14 mV
Precisione di regolazione della tensione 1 %
Parte-#-Alias MIC5528-3.3YMT TR
Cassa del pacchetto TDFN-6
Voltaggio di caduta 260 mV
Voltaggio di caduta massimo 260 mV
Regolamento di linea 00,02 %/V
Rifiuto a rippollamento dell'alimentazione (PSRR) 70 dB

Descrizioni

Controllo di tensione lineare IC positivo fisso 1 uscita 3.3V 500mA 6-TDFN (1.2x1.2)
LDO regolatore Pos 3.3V 0.5A 6-Pin TDFN EP T/R
LDO regolatori di tensione ad alte prestazioni 500mA LDO
